Tuotevalikoimamme

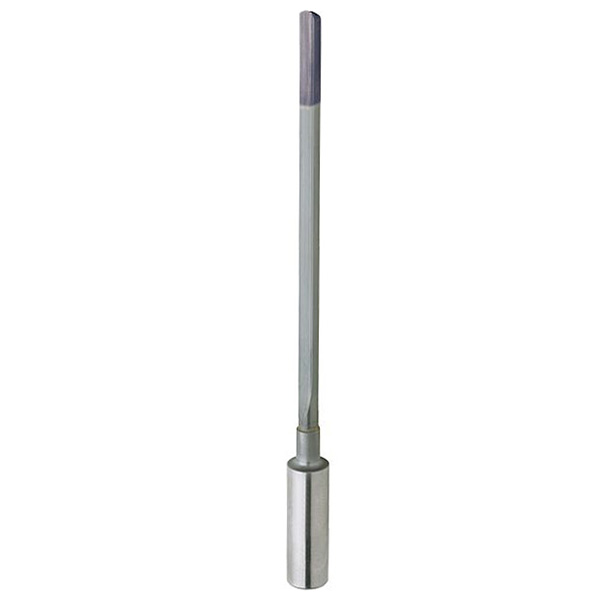

​Hartnerin kanuunaporat on suunniteltu syvien reikien tarkkaan ja tehokkaaseen koneistukseen. Yleisesti yli 15×D poraussyvyyksiä pidetään syväreikäporauksena, jossa työkalun jäykkyys, lastunhallinta ja jäähdytys ovat ratkaisevassa asemassa. Valikoimaan kuuluu sekä täyskovametallisia yksileikkuisia kanuunaporia että juotetulla kovametallikärjellä varustettuja kanuunaporia. Eri kärkigeometriat ja teroitusmuodot mahdollistavat työkalun optimoinnin materiaalin ja käyttökohteen mukaan.​

​Saatavilla olevat versiot​

• Täyskovametalliset kanuunaporat Ø1,0–5,0 mm ​
• Juotetulla kovametallikärjellä varustetut kanuunaporat Ø3–52 mm ​
• Työkalupituudet aina 3000 mm asti ​
• Useita kärkigeometrioita ja teroitusvaihtoehtoja ​
• Vakio- ja asiakaskohtaiset ratkaisut ​

Hartnerilla on poikkeuksellisen laaja varasto-ohjelma, jonka ansiosta yleisimmät kanuunaporat ovat saatavilla nopeasti. Lisäksi tiettyihin kokoluokkiin on tarjolla pikatoimituspalvelu, jolloin räätälöidyt ratkaisut voidaan toimittaa jopa noin kahdessa viikossa.​

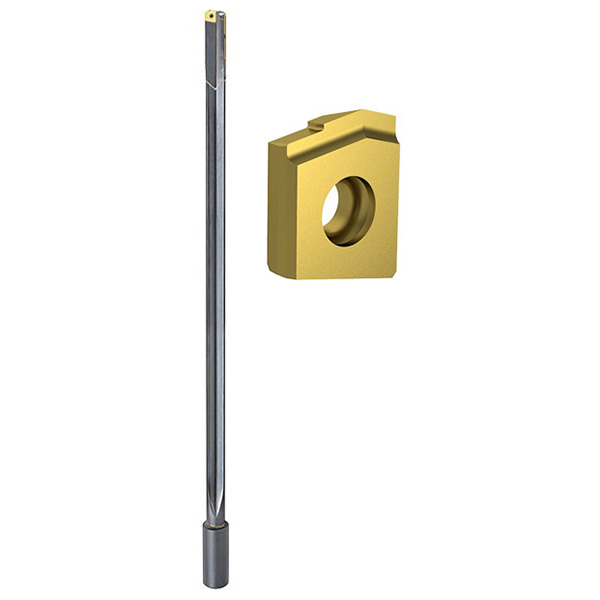

​Hartnerin vaihtopalalliset kanuunaporat yhdistävät syväreikäporauksen tarkkuuden ja vaihtopalatekniikan kustannustehokkuuden. Järjestelmä on suunniteltu erityisesti suurempien halkaisijoiden syvien reikien valmistukseen, joissa työkalukustannusten hallinta, korkea tuottavuus ja nopea huollettavuus ovat tärkeitä.  Vaihdettavan teräpalan ansiosta kulunut leikkuureuna voidaan vaihtaa nopeasti ilman koko työkalun uusimista tai uudelleenhiontaa. Työkalu hyödyntää läpijäähdytystä, joka varmistaa tehokkaan lastunpoiston myös erittäin syvissä rei'issä.​

​Saatavilla olevat versiot​

• Halkaisija-alue vakiona Ø12–24 mm ​
• Erikoisratkaisut aina Ø52 mm asti ​
• Poraussyvyydet jopa 30×D ​
• Vaihdettavat teräpalat ja ohjainlistat ​
• Vakio- ja asiakaskohtaiset ratkaisut​​

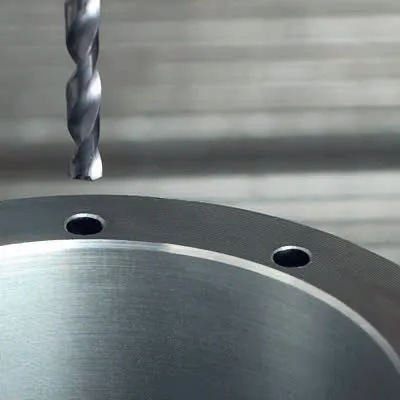

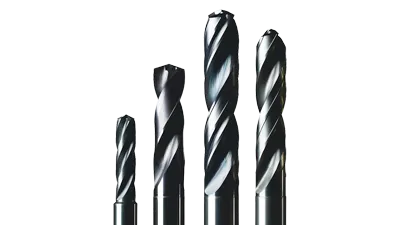

​Hartnerin TS-kovametalliporavalikoima kattaa ratkaisut yleiskoneistuksesta vaativiin syväreikäsovelluksiin. Valikoimasta löytyy materiaalikohtaisia geometrioita teräksille, ruostumattomille teräksille, valuraudoille, alumiinille sekä erikoismateriaaleille.​

​Saatavilla olevat versiot​

• Kovametalliporat 3×D–40×D poraussyvyyksille ​
• Mikrokovametalliporat ​
• NC-porat​
• Läpijäähdytteiset ja ilman läpijäähdytystä olevat mallit ​

​Hartnerin vahvuutena on erittäin laaja vakiovalikoima, joka sisältää runsaasti välikokoja sekä erilaisia pituusvaihtoehtoja. Monissa tapauksissa oikea työkalu löytyy suoraan katalogituotteista ilman erikoistyökalun tarvetta, mikä nopeuttaa toimituksia ja vähentää kustannuksia.

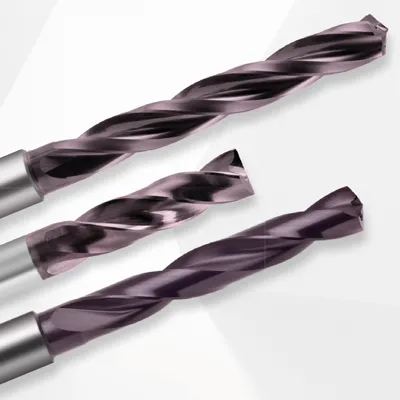

​Hartnerin kovametallipora uutuudet laajentavat entisestään TS-porasarjaa ja tarjoavat uusia vaihtoehtoja tehokkaaseen reikien valmistukseen.​

​Saatavilla olevat versiot​

• Kovametalliporat 3×D ja 5×D ​
• Kolmileikkuiset TS-HPC -porat ​
• Tasapohjaiset porat 180° kärjellä ​
• NC-porat​
• Läpijäähdytteiset ja ilman läpijäähdytystä olevat mallit​

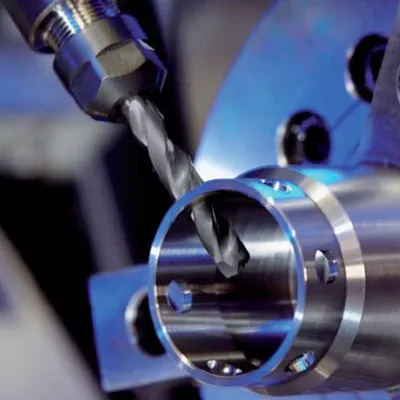

​Hartnerin INOX-porat on kehitetty erityisesti ruostumattomien, haponkestävien ja kuumalujien materiaalien koneistukseen. Optimoitu leikkuugeometria, tehokas lastunpoisto sekä modernit AlTiN nano- ja AlTiZrN-pinnoitteet mahdollistavat pitkän työkalun käyttöiän myös vaikeasti lastuttavissa materiaaleissa. ​

​Kovametalliset TS100 INOX -porat ​

• 3×D ja 5×D ​
• Ø 3,0–20,0 mm ​
• Läpijäähdytys​

​HSS-E INOX -porat ​

• ~3×D, ~5×D ja ~10×D ​
• Ø 0,2–32,0 mm​

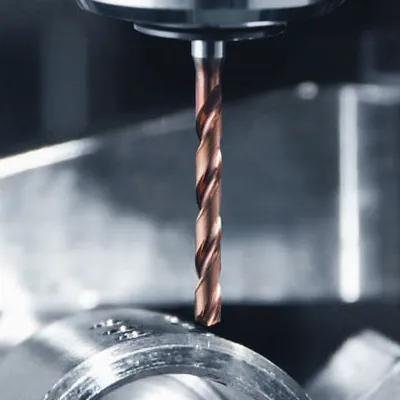

​Hartner tarjoaa yhden markkinoiden laajimmista mikroporavalikoimista vaativaan tarkkuuskoneistukseen. Valikoima kattaa HSS-E-PM- ja täyskovametallimikroporat halkaisijasta 0,05 mm alkaen aina 3,0 mm asti.​

​HSS-E-PM mikroporat ​

• Halkaisijat alkaen 0,05 mm ​
• Oikea- ja vasenkätiset versiot ​
• Erinomainen kustannustehokkuus pienille sarjoille​

Täyskovametalliset mikroporat ​

• Halkaisijat alkaen 0,10 mm ​
• Jopa 20×D poraussyvyydet ​
• Läpijäähdytyksellä tai ilman ​
• ​

TS100 INOX Micro ​

• Erityisesti ruostumattomille teräksille ​
• Saatavana jopa 15×D syvyyksiin

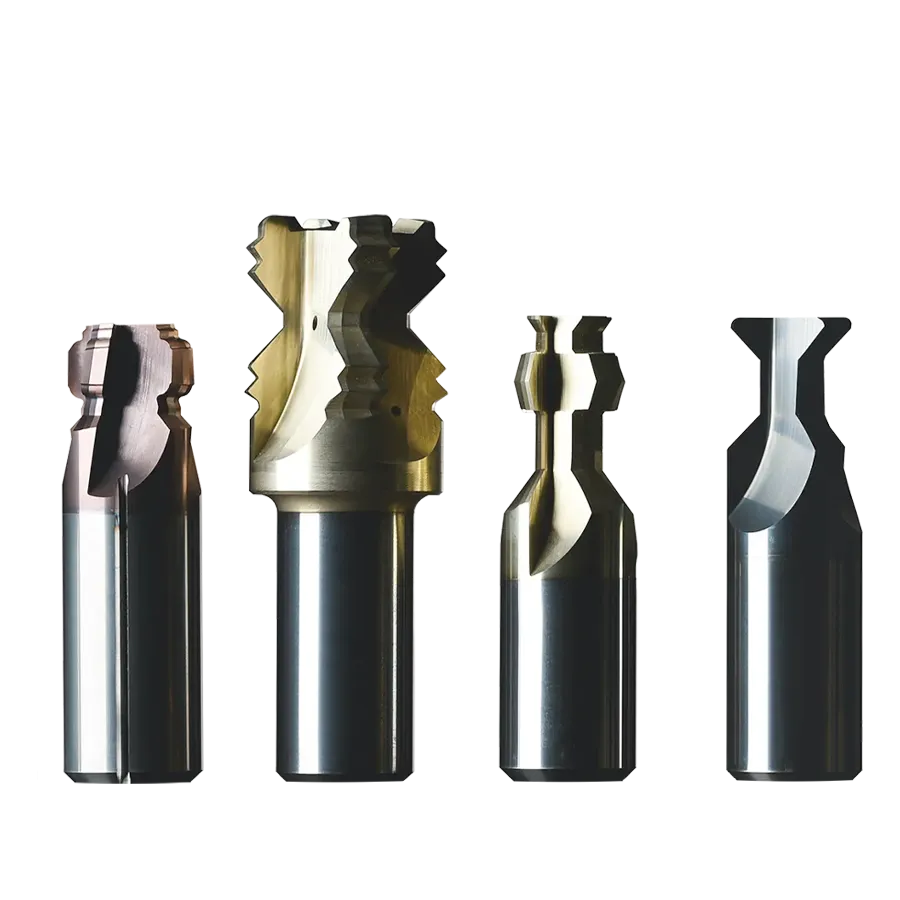

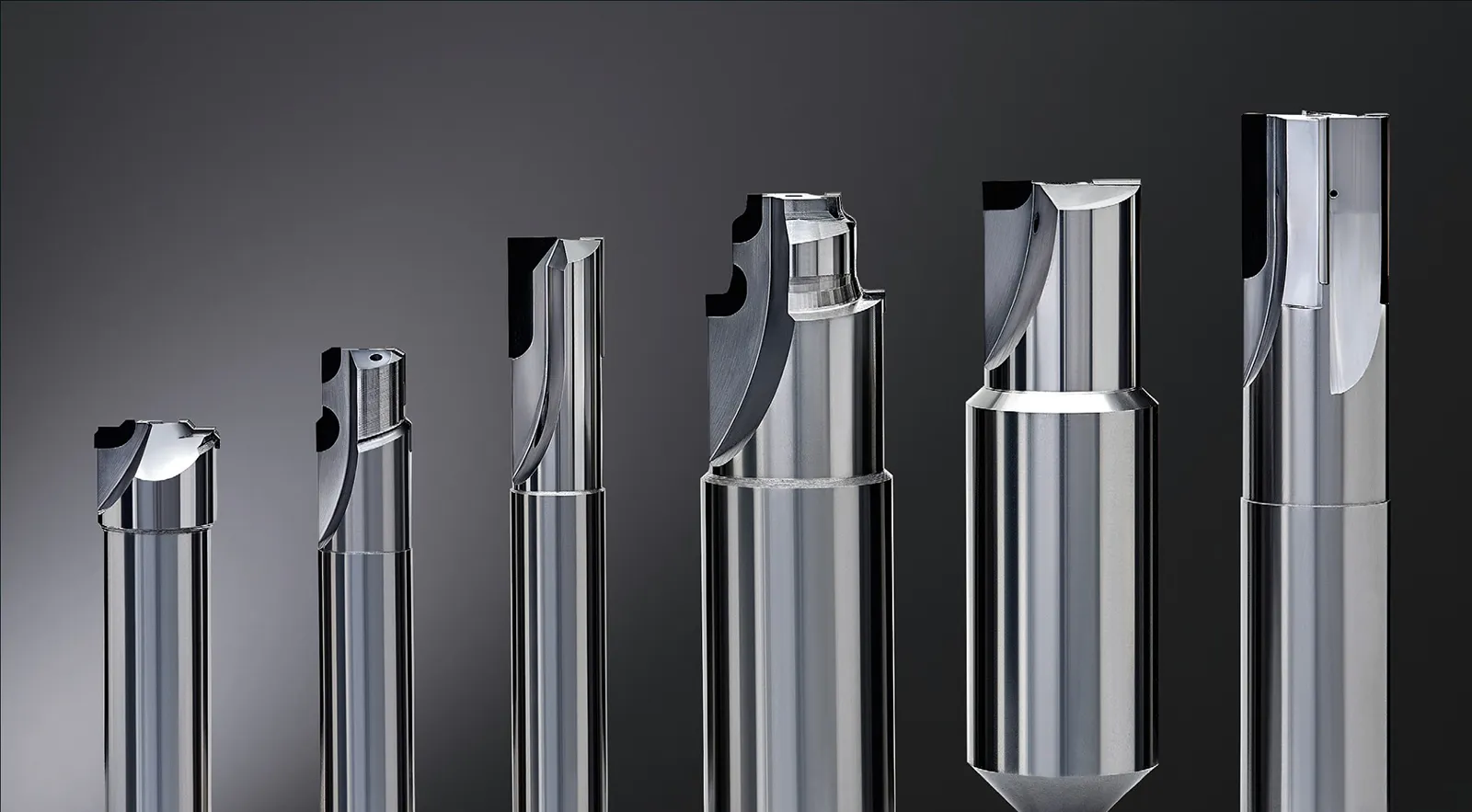

Kun vakiotyökalu ei tarjoa riittävää suorituskykyä tai useita työvaiheita halutaan yhdistää yhdeksi työkaluksi, suunnittelemme ja toimitamme asiakaskohtaisia kovametalli- ja PCD-työkaluja vaativiin koneistussovelluksiin. Työkalut valmistetaan aina asiakkaan kappaleen, materiaalin ja tuotantovaatimusten mukaisesti.​

​Ratkaisuvalikoimaamme kuuluvat esimerkiksi:​

• Täyskovametallijyrsimet ​
• Muotojyrsimet ​
• Kalvaimet ​
• Porakalvaimet ​
• Askelporat ​
• PCD-jyrsimet ​
• PCD-porat ​
• PCD-kalvaimet ​

​

Erikoistyökaluilla voidaan yhdistää useita työvaiheita yhteen työkaluun, lyhentää koneistusaikoja, parantaa mittatarkkuutta sekä kasvattaa työkalun käyttöikää. Ratkaisut soveltuvat niin terästen, ruostumattomien materiaalien ja valurautojen kuin alumiinin, komposiittien ja muiden ei-rautametallien koneistukseen.​

Työkalut suunnitellaan aina käyttökohteen vaatimusten mukaisesti, olipa tavoitteena parempi tuottavuus, pidempi työkalun kestoikä, korkeampi pinnanlaatu tai useiden työvaiheiden yhdistäminen yhdeksi tehokkaaksi työkaluratkaisuksi.​

​Tyypillinen toimitusaika on noin 4–8 viikkoa työkalutyypistä riippuen.​

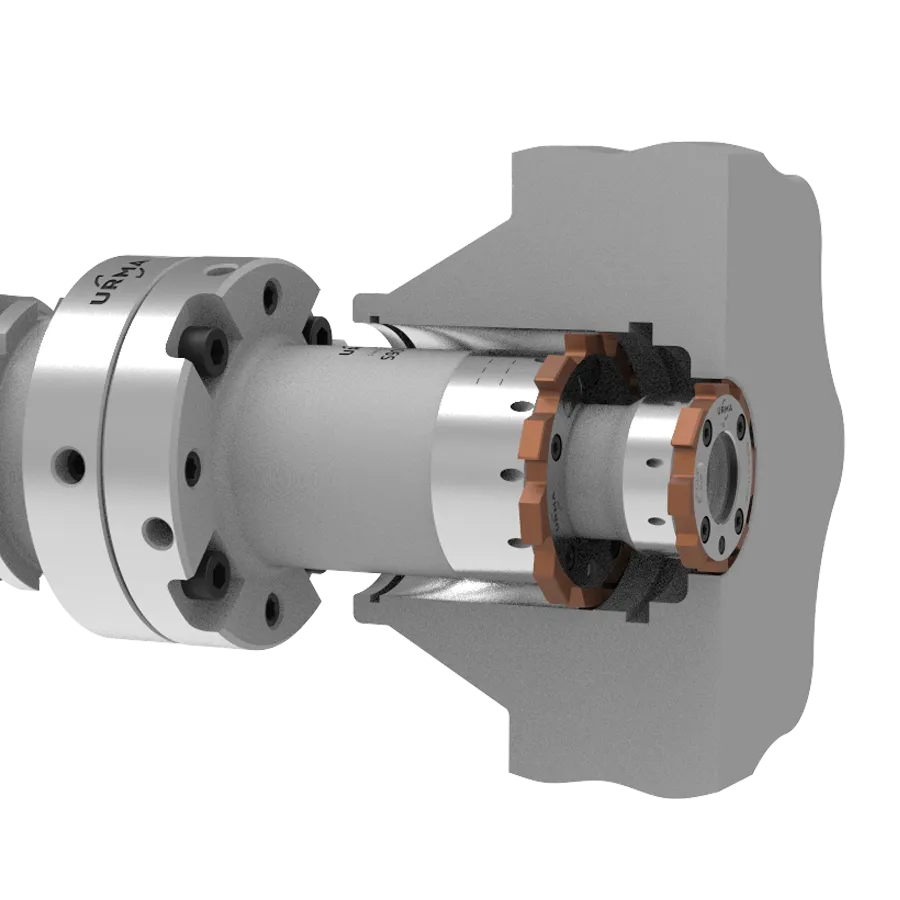

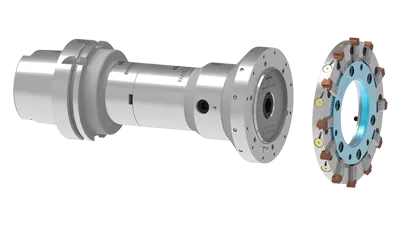

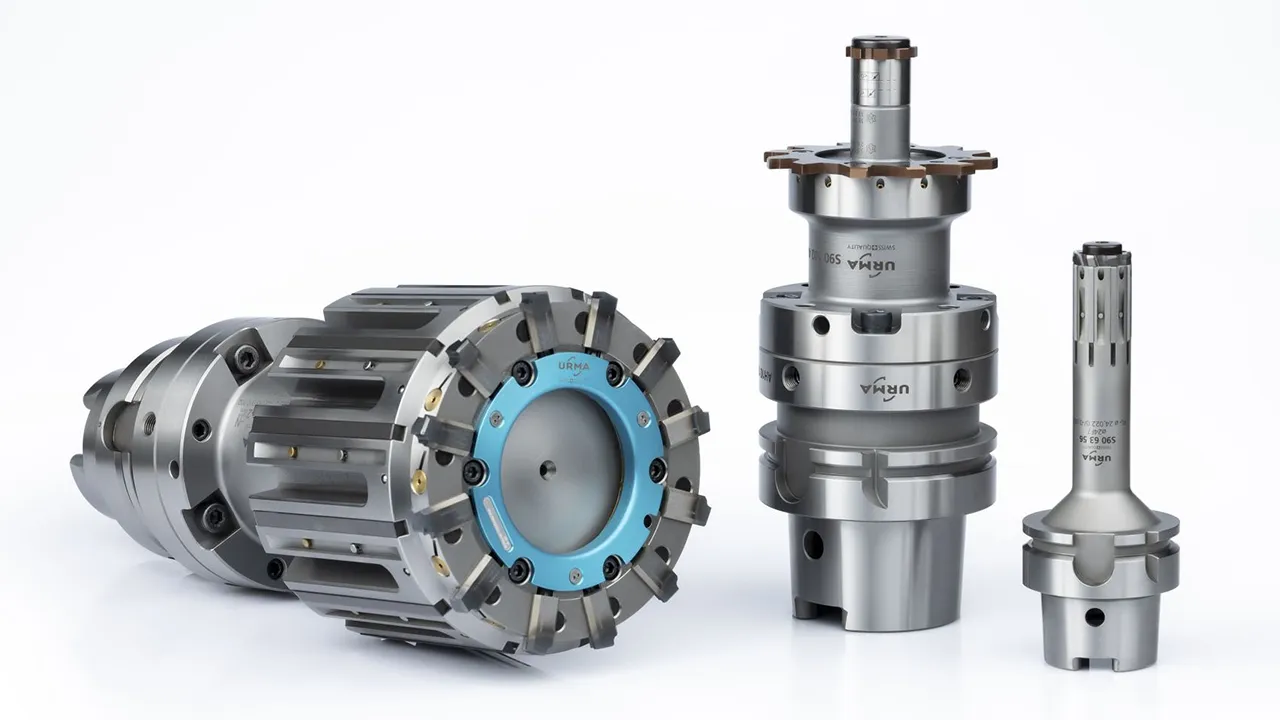

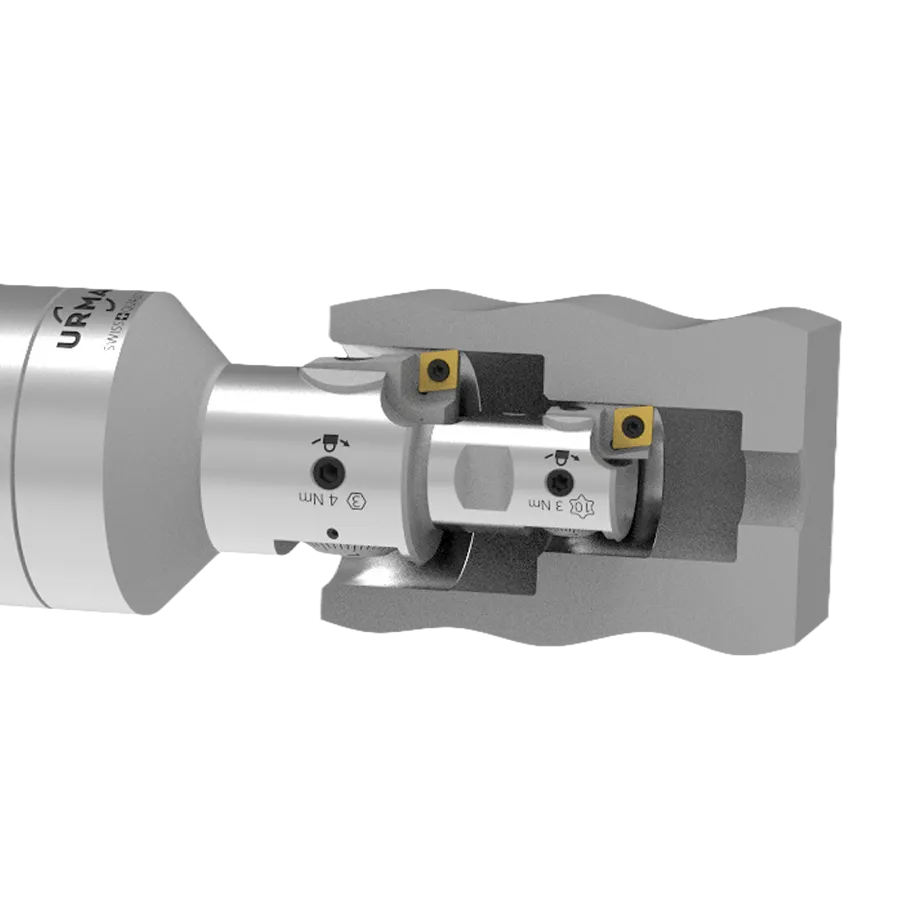

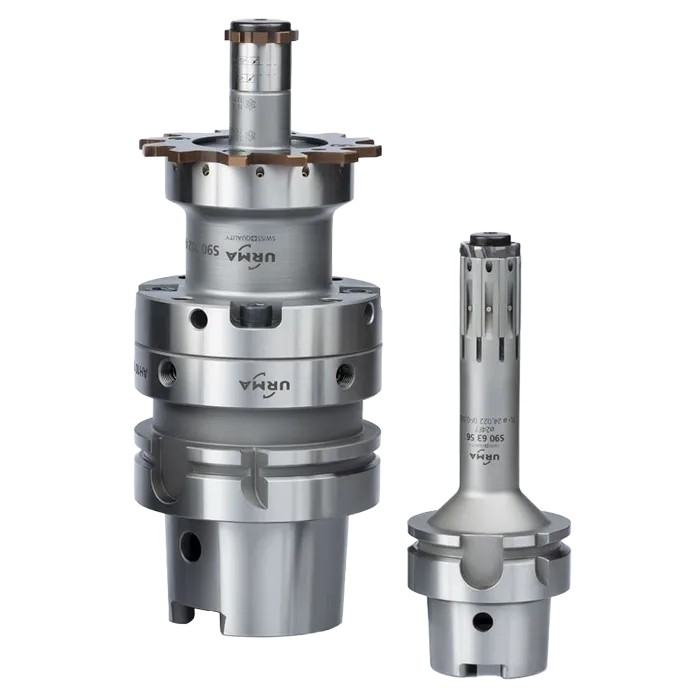

URMA:n askelkalvain- ja askelavarrinratkaisut soveltuvat erityisesti sovitepintojen, laakeripesien, venttiilirunkojen, hydrauliikkalohkojen sekä muiden tarkkuuskomponenttien koneistukseen, joissa useiden halkaisijoiden tulee sijaita täsmälleen samalla keskilinjalla.​

​Työkaluilla voidaan yhdistää useita koneistusvaiheita yhteen työvaiheeseen, mikä parantaa mittatarkkuutta, vähentää työkalunvaihtoja ja lyhentää koneistusaikaa. Ratkaisut suunnitellaan aina asiakkaan piirustuksen, toleranssivaatimusten ja koneistusprosessin mukaisesti. Saatavana sekä kalvain- että avarrinratkaisuina erilaisille materiaaleille ja tarkkuusvaatimuksille.​

​Toimitusaika 6-10 viikkoa​

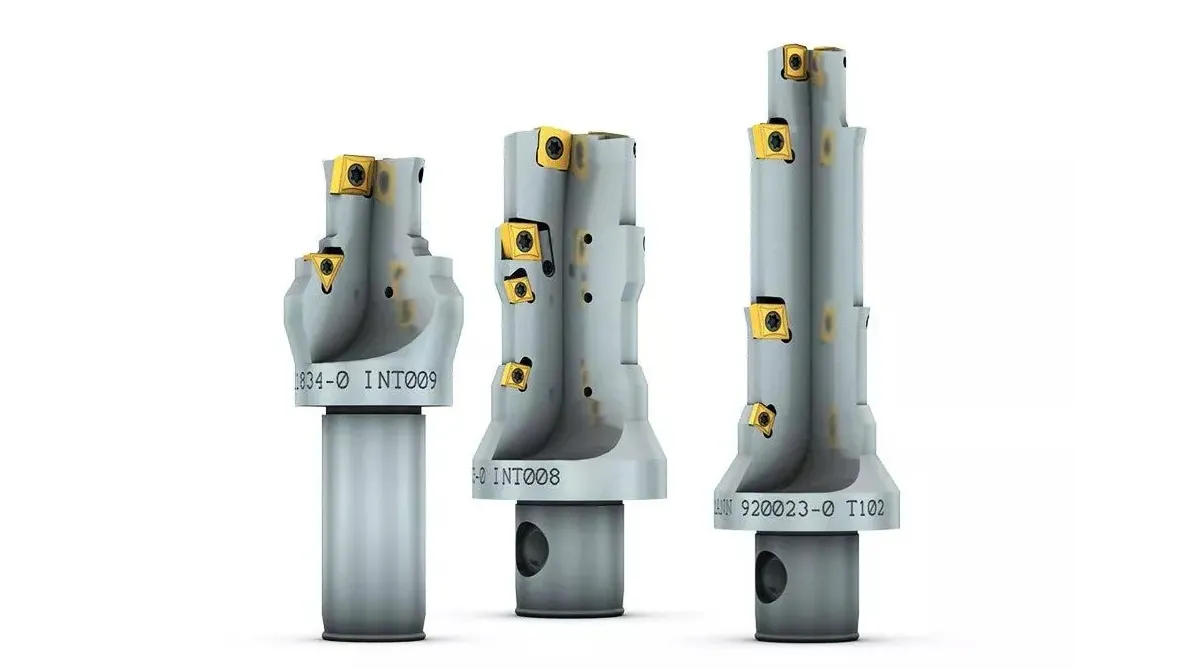

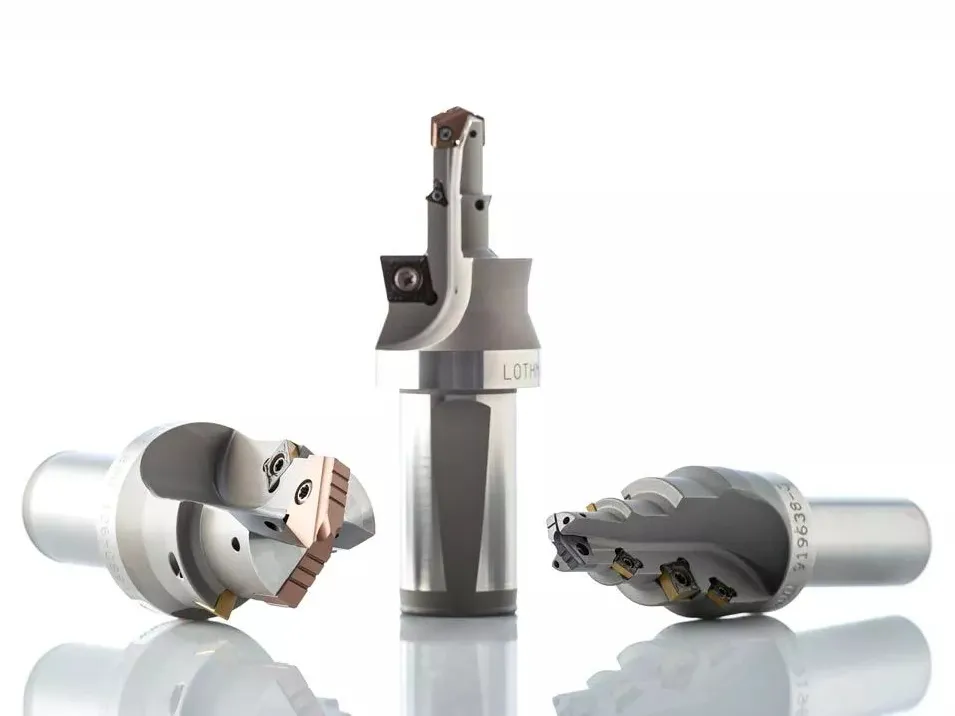

Kun vakiopora- tai vaihtopalapora ei ole optimaalinen ratkaisu, Lothmann suunnittelee ja valmistaa asiakaskohtaisia vaihtopalallisia poraustyökaluja vaativiin sovelluksiin. Työkalut voidaan räätälöidä kappaleen geometrian, materiaalin ja koneistusprosessin mukaan, jolloin useita työvaiheita voidaan yhdistää yhdeksi tehokkaaksi työkaluksi.​

Lothmannin erikoisratkaisuilla voidaan toteuttaa esimerkiksi:​

• Porrasporat ​
• Muotoporat ​
• Monihalkaisijaiset porat ​
• Viisteitä ja muita koneistusmuotoja yhdistävät työkalut ​
• Vaihtopalalliset erikoisporat suuriin halkaisijoihin ​

​Suunnittelussa hyödynnetään mahdollisuuksien mukaan ISO-standardin vaihtopaloja, mikä pitää käyttökustannukset kilpailukykyisinä ja varaosien saatavuuden hyvänä. Tarvittaessa työkalut voidaan toteuttaa täysin asiakaskohtaisilla geometrioilla.​

​Tyypillinen toimitusaika erikoistyökaluille on noin 4 viikkoa.​

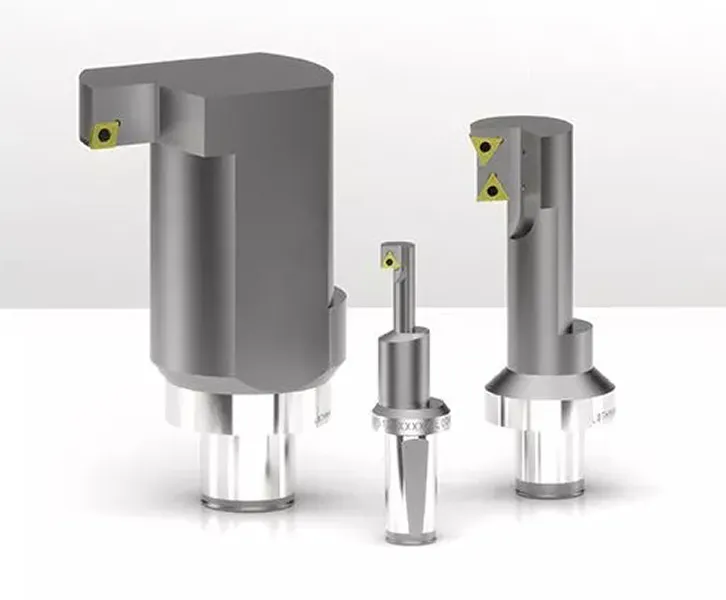

Kun kappaleen takapuolelle täytyy koneistaa vastinpinta, taso tai upotus ilman uudelleenkiinnitystä, Lothmannin räätälöidyt takatasainratkaisut tarjoavat tehokkaan ja luotettavan vaihtoehdon. Työkalut suunnitellaan aina kohdekohtaisesti kappaleen geometrian, reiän koon ja koneistusvaatimusten mukaan. ​

​Jäykän rakenteen ansiosta työkaluissa ei ole avautuvia tai liikkuvia leikkuuosia, mikä parantaa prosessin vakautta ja mahdollistaa suuretkin takatasaushalkaisijat. Vaihtopalatekniikka pitää käyttökustannukset alhaisina eikä työkaluja tarvitse lähettää teroitukseen. ​

​Tyypillinen toimitusaika takatasaimille on noin 4 viikkoa.​

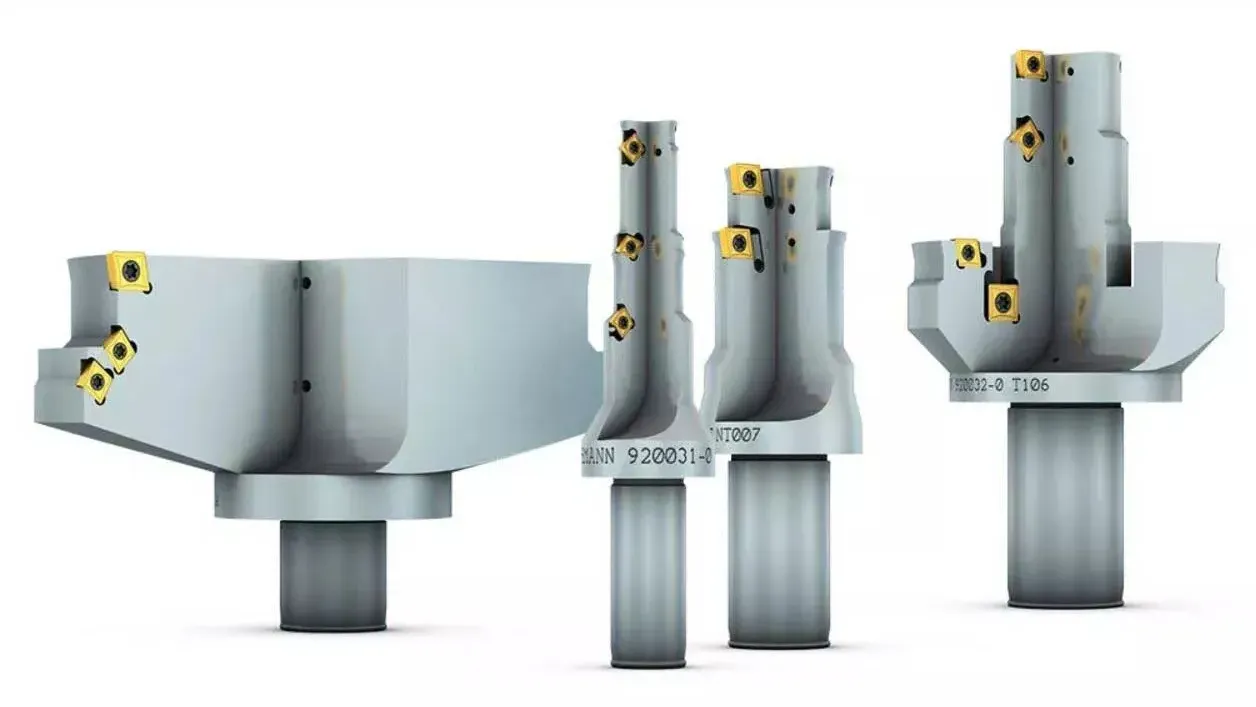

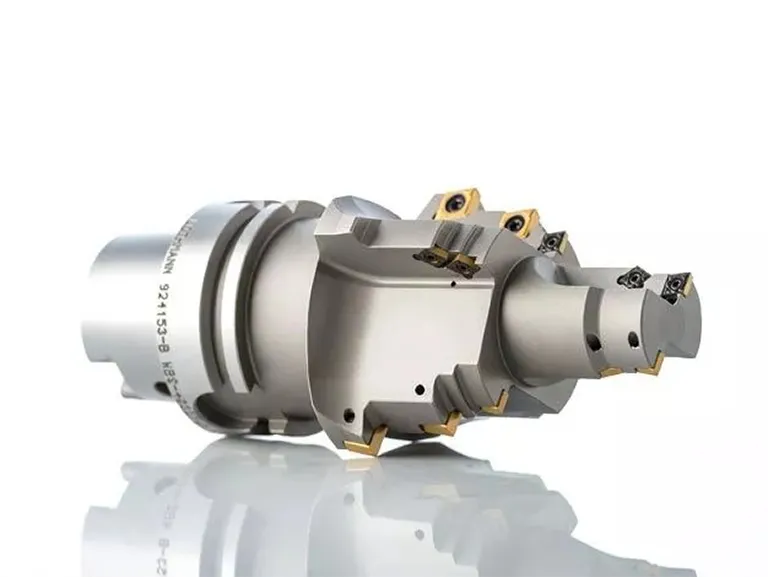

Kun vakio-upotin tai avarrin ei vastaa kappaleen vaatimuksia, Lothmann suunnittelee käyttökohteeseen räätälöityjä vaihtopalallisia ratkaisuja. Työkaluilla voidaan yhdistää useita koneistusvaiheita yhdeksi työkaluksi, mikä vähentää työkalunvaihtoja, lyhentää koneistusaikoja ja parantaa prosessin vakautta.​

​Lothmannin erikoisratkaisuilla voidaan toteuttaa esimerkiksi:​

• Tasoupotukset ​
• Viisteupotukset ​
• Monivaiheiset upotukset ​
• Avarrus- ja viimeistelyvaiheet ​
• Useita samankeskisiä halkaisijoita yhdellä työkalulla ​
• Asiakaskohtaiset muoto- ja sovitepinnat ​

​Ratkaisut suunnitellaan aina asiakkaan piirustuksen, kappaleen geometrian ja koneistusvaatimusten perusteella. Mahdollisuuksien mukaan hyödynnetään ISO-standardin vaihtopaloja, jolloin käyttökustannukset pysyvät kilpailukykyisinä ja varaosien saatavuus hyvänä.​

​Tyypillinen toimitusaika erikoistyökaluille on noin 4 viikkoa.​

Kun ulkohalkaisijoita, olakkeita tai useita samankeskisiä muotoja halutaan koneistaa nopeasti ja tarkasti yhdellä työkalulla, Lothmann suunnittelee käyttökohteeseen räätälöityjä vaihtopalallisia ratkaisuja. Työkalu mahdollistaa useiden ulkopintojen koneistamisen yhdellä työliikkeellä, mikä vähentää koneistusaikaa ja parantaa mittatarkkuutta.​

​Ratkaisut suunnitellaan aina asiakkaan kappaleen geometrian, toleranssivaatimusten ja koneistusprosessin mukaan. Yhdellä työkalulla voidaan korvata useita työvaiheita, mikä lyhentää läpimenoaikaa ja parantaa prosessin vakautta.​

​Tyypillinen toimitusaika erikoistyökaluille on noin 4 viikkoa.​

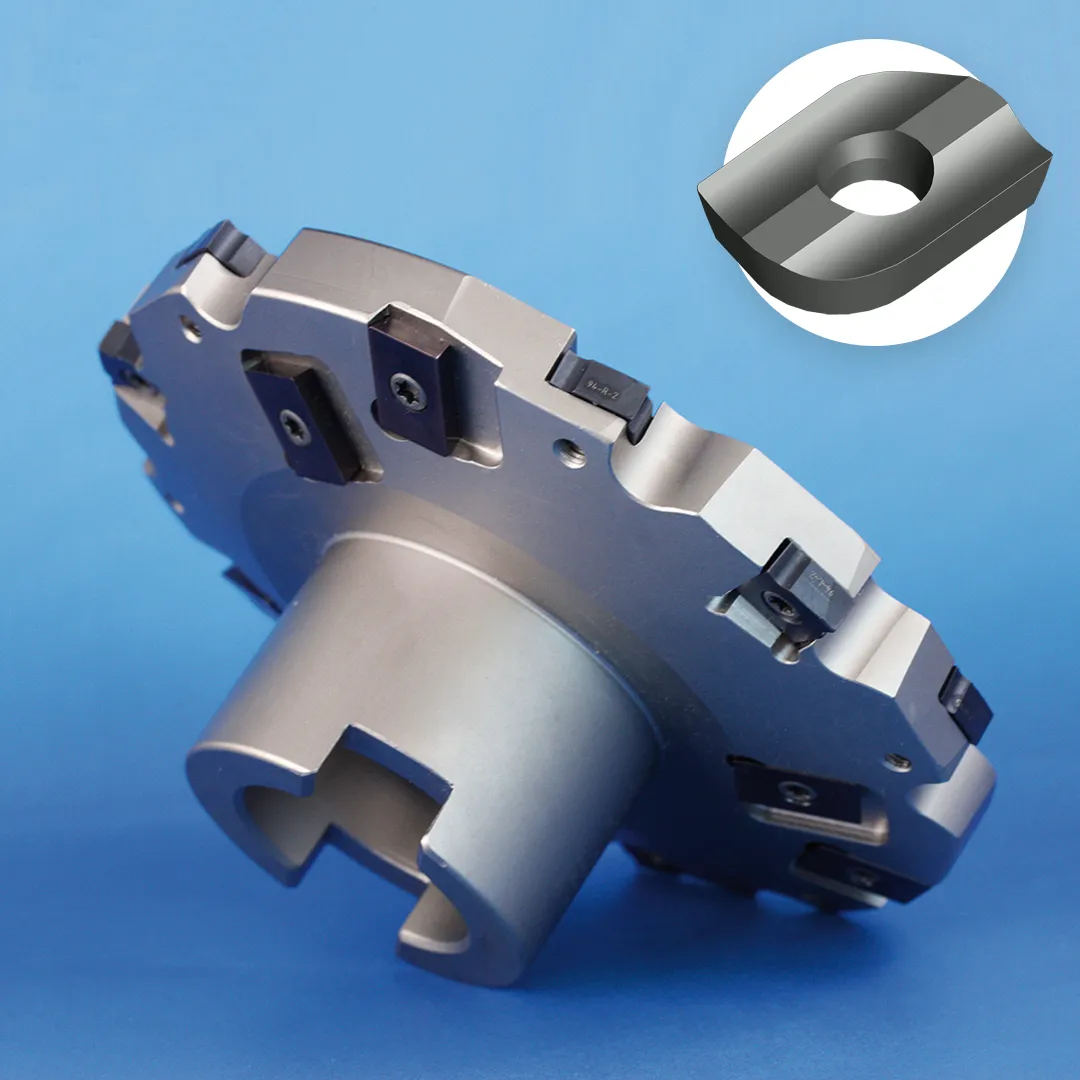

​Kun vakiotyökalu ei ole paras ratkaisu, Jongen Rapid-Line tarjoaa mahdollisuuden täysin käyttökohteeseen suunniteltuihin vaihtopalajyrsimiin. Valmistamme asiakkaan piirustusten, työstettävän kappaleen tai prosessivaatimusten perusteella räätälöityjä jyrsinratkaisuja, jotka parantavat tuottavuutta, lyhentävät työstöaikoja ja vähentävät työvaiheita. ​

​Rapid-Line-ohjelmasta voidaan toteuttaa esimerkiksi:​

• Muotojyrsimet ​
• Viiste- ja tasojyrsimet ​
• Ura- ja kiekkojyrsimet ​
• Esiporaus- ja yhdistelmätyökalut ​
• Erikoisgeometrioilla toteutetut jyrsinrungot ​
• Asiakaskohtaiset vaihtopalatyökalut​

​Suunnittelussa hyödynnetään mahdollisuuksien mukaan Jongenin vakioituja UNI-MILL-vaihtopaloja, jolloin työkalun käyttökustannukset pysyvät kilpailukykyisinä ja varaosien saatavuus erinomaisena. Tarvittaessa myös erikoisteräpalat voidaan valmistaa käyttökohteen vaatimusten mukaisesti. ​

Toimitusaika jyrsinrungoille on tyypillisesti noin 5 viikkoa.​

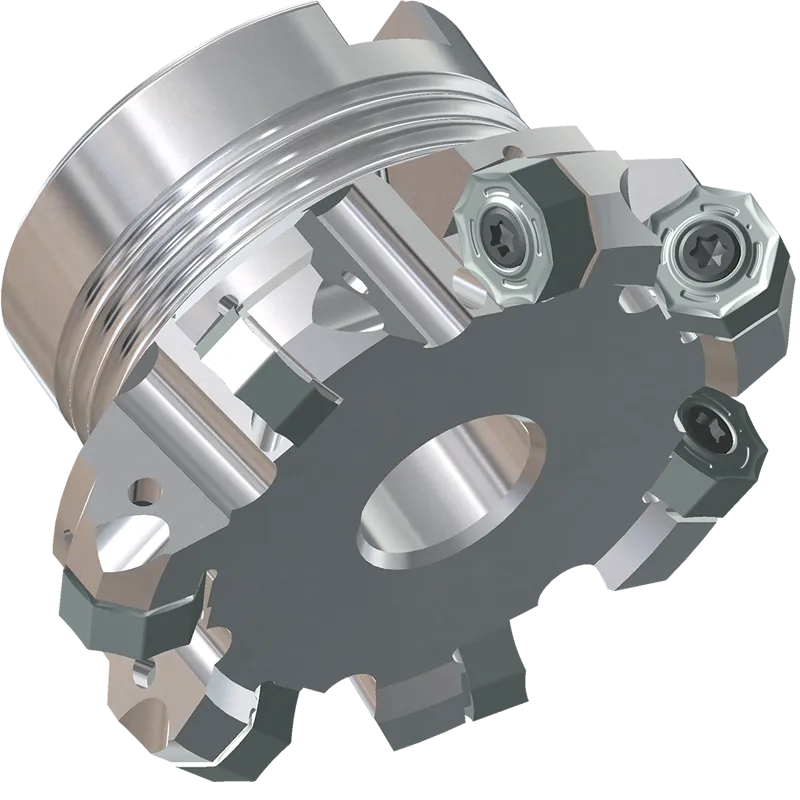

A16 on tasojyrsinsarja terästen, ruostumattomien terästen ja valurautojen rouhintaan ja viimeistelyyn. Kuusitoistasärmäinen teräpala mahdollistaa erittäin alhaiset teräkustannukset, ja positiivinen leikkuugeometria takaa pehmeän lastuamisen sekä korkean tuottavuuden erityisesti pienillä ja keskikokoisilla koneilla.​

​Saatavilla olevat versiot​

• Varsijyrsimet DIN 1835-B, Ø20–32 mm ​
• Tuurnakiinnitteiset jyrsimet, Ø40–125 mm ​
• Saatavana vakio- ja tiheäjakoisina versioina ​

​Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

• JMA16-538, sintrattu ​
• JMA16-738, hiottu ​
• JMA16-838, hiottu​

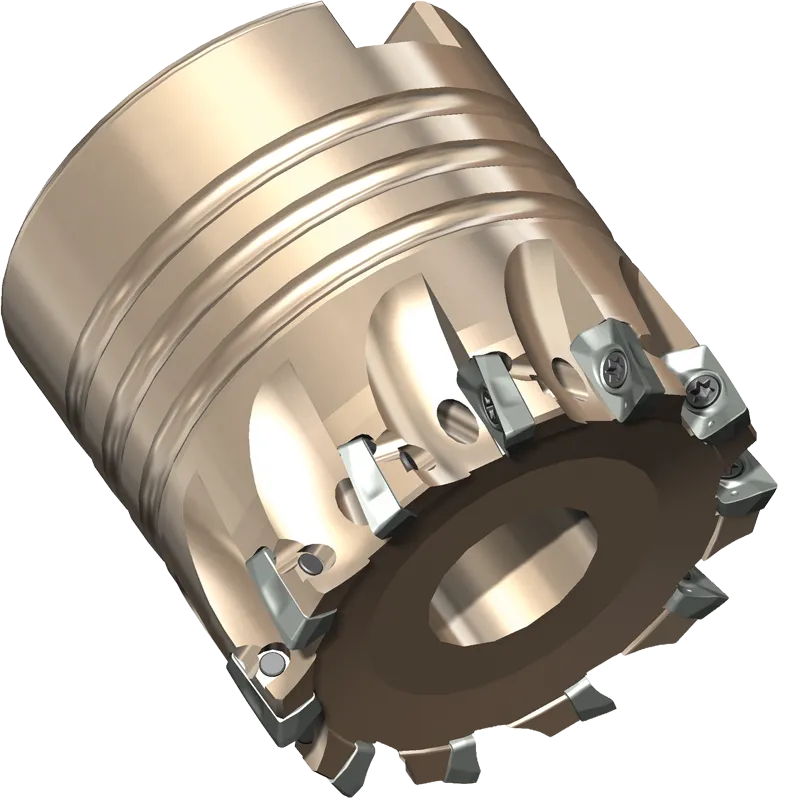

B21 soveltuu monipuoliseen olake-, ura- ja muotojyrsintään. Positiivinen leikkuugeometria mahdollistaa pehmeän lastuamisen, alhaiset leikkuuvoimat sekä erittäin tasaisen käynnin vähäisellä värinällä. Tuloksena ovat korkea tuottavuus, hyvä pinnanlaatu ja pitkä työkalun käyttöikä. Soveltuu erityisesti pienille ja keskikokoisille työstökoneille sekä pyörivillä työkaluilla varustettuihin sorveihin.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet, Ø32–50 mm ​
• Kierreliitäntäiset jyrsimet, Ø16–40 mm ​
• Varsijyrsimet DIN 1835-B, Ø10–32 mm ​
• Pitkät varsijyrsimet DIN 1835-A, Ø12–20 mm​

Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

Nurkkasäteet: R0,2 / R0,4 / R0,8 / R1.6​

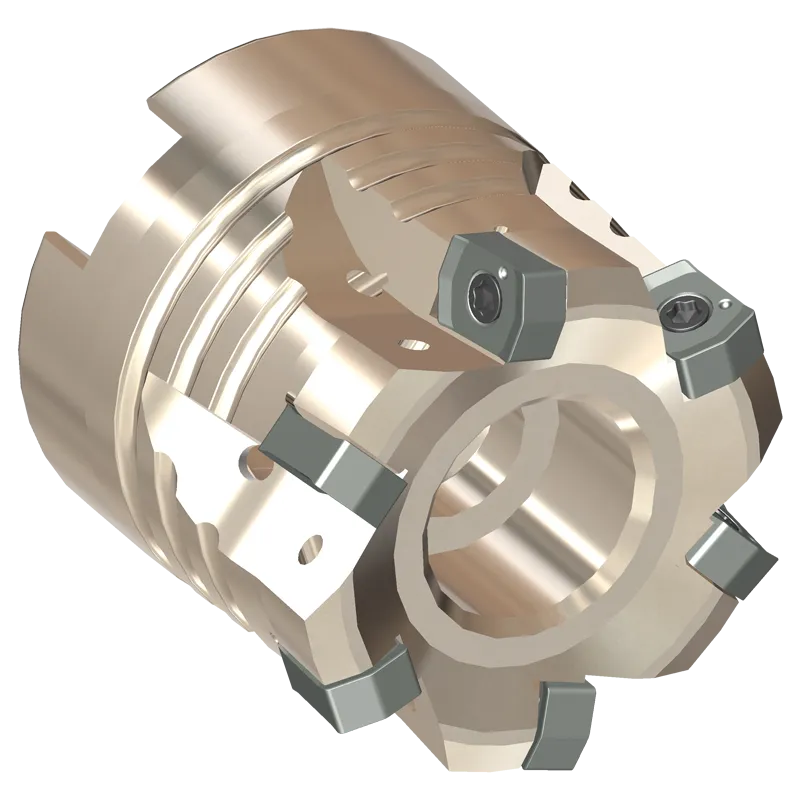

H24 on suurensyötönjyrsin erittäin korkeille syötöille ja tehokkaaseen rouhintaan. Positiivinen leikkuugeometria, pienet radiaalivoimat ja nelisärmäinen teräpala mahdollistavat vakaan lastuamisprosessin myös pitkillä ulostuloilla.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet DIN 8030, Ø32–52 mm ​
• Kierreliitäntäiset jyrsimet, Ø16–42 mm ​
• Varsijyrsimet DIN 1835-B, Ø16–32 mm ​
• Pitkät varsijyrsimet DIN 1835-A, Ø16–32 mm​

​Teräpaloja saatavana sintrattuina versioina.​

• JMH24-542, positiivinen lastunmurtaja ​
• JMH24-642, stabiloitu leikkuusärmä ja optimoitu lastunmurtaja​

K01-K06 on pallopäinen kopiojyrsinsarja muotojyrsintään, taskujyrsintään, sekä urien koneistukseen. Kaksisärmäinen teräpala ja laaja sädevalikoima mahdollistavat monipuoliset 3D-koneistussovellukset​

​Saatavilla olevat versiot​

​Kierreliitännäiset jyrsimet, Ø12–32 mm ​

• Varsijyrsimet DIN 1835-B, Ø12–32 mm ​
• Pitkät varsijyrsimet DIN 1835-A, Ø12–32 mm ​

​Teräpalat​​

• JMK01-R06N, R6,0 mm ​
• JMK02-R08N, R8,0 mm ​
• JMK03-R10N, R10,0 mm ​
• JMK04-R125N, R12,5 mm ​
• JMK05-R15N, R15,0 mm ​
• JMK06-R16N, R16,0 mm​

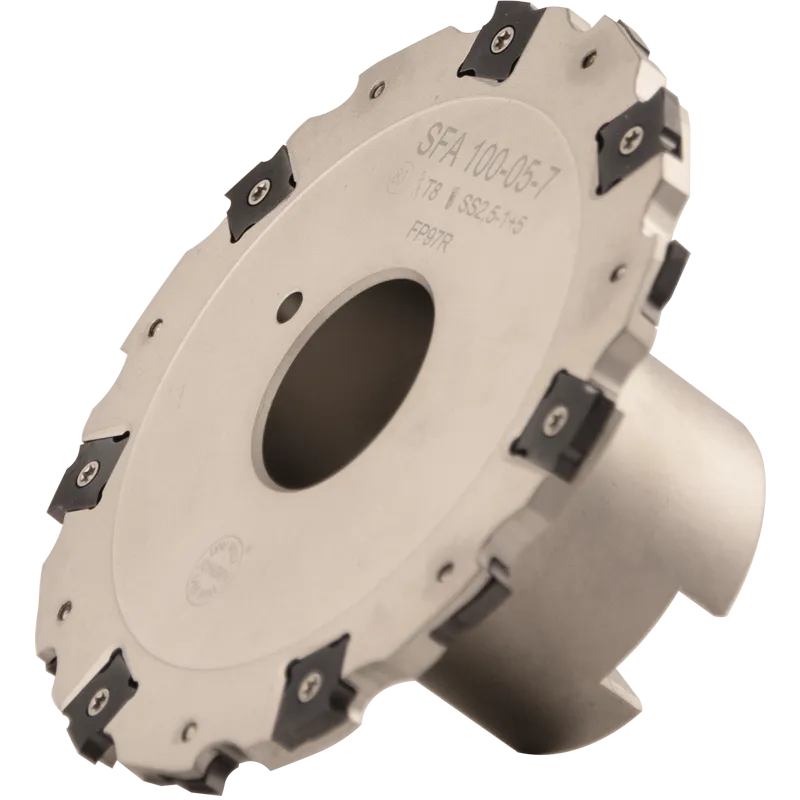

S01–S05 on tarkkuuskiekkojyrsinsarja urajyrsintään ja katkaisuun. Hiotut nelisärmäiset teräpalat takaavat tasaisen koneistusjäljen, pitkän työkalun käyttöiän sekä suorat uranpohjat.​

​Saatavilla olevat versiot​

​• Tuurnakiinnitteiset kiekkojyrsimet DIN 138, Ø63–250 mm​
• Leikkuuleveydet 4,0–12,0 mm​

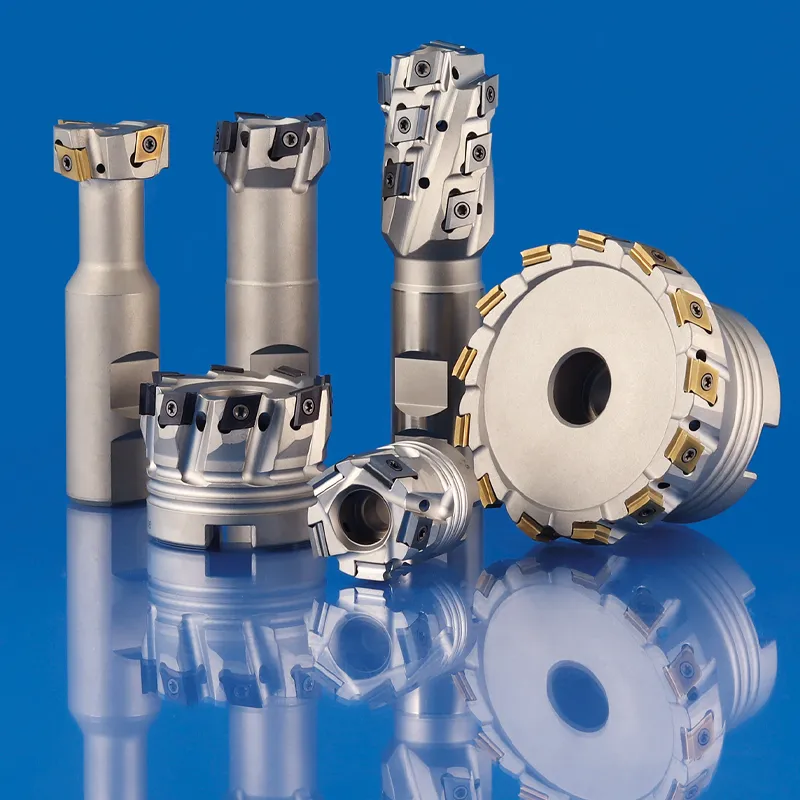

B29 on tangentiaalinen jyrsinjärjestelmä olake-, taso-, ura-, T-ura- ja muotojyrsintään. Tangentiaalinen teräpalan kiinnitys, positiivinen leikkuugeometria ja vankka rakenne mahdollistavat vakaan lastuamisprosessin sekä pitkän työkalun käyttöiän. ​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet DIN 8030-A, Ø32–80 mm ​
• Tuurnakiinnitteiset jyrsimet DIN 8030-A, tiheähampaisina, Ø32–80 mm ​
• Varsijyrsimet DIN 1835-B, Ø25–40 mm ​
• Siilijyrsimet DIN 1835-B, Ø25–40 mm ​
• T-urajyrsimet DIN 650 T-uriin ​

​Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

• JMB29-T08PR06, sintrattu, R0,6 mm ​
• JMB29-T08GR06, hiottu, R0,6 mm ​
• JMB29-T08GR02, hiottu, R0,2 mm ​
• JMB29-T08GRR06, hiottu, R0,6 mm (T-urajyrsimet) ​

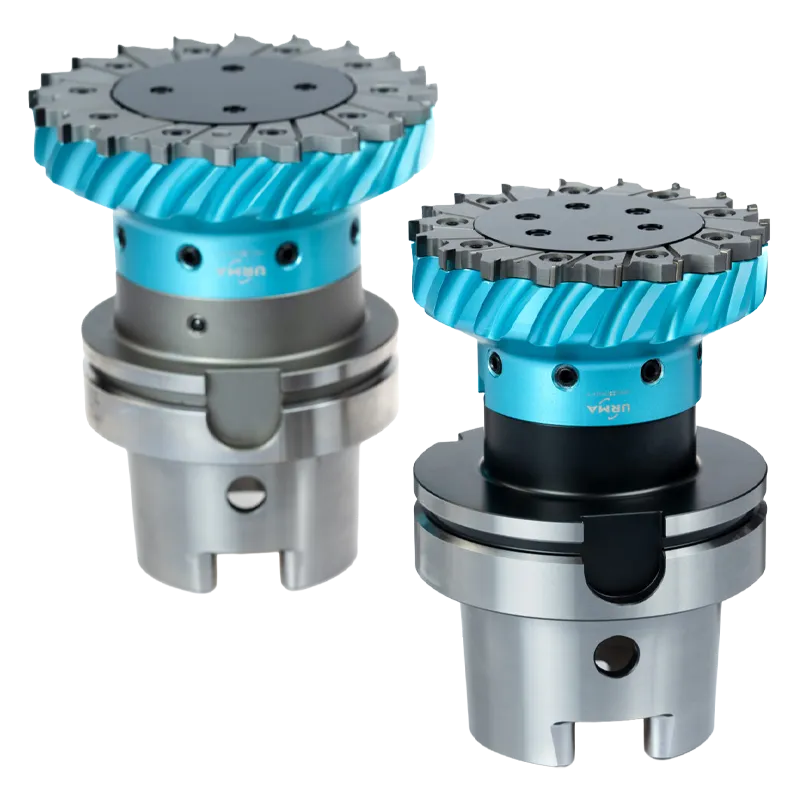

MX Diamond on PCD-terillä varustettu tasojyrsin alumiinin ja muiden ei-rautametallien koneistukseen. Kalvaimista tuttu RX-pikavaihtojärjestelmä mahdollistaa erittäin tarkan heiton, nopean teränvaihdon sekä korkean pinnanlaadun.​

‍Saatavilla olevat versiot​

• Halkaisijat Ø50, Ø63, Ø80, Ø100 ja Ø125 mm ​

​Terät​

• PCD (polycrystalline diamond) -terät ​
• Saatavana useilla leikkuugeometrioilla eri kevytmetallien koneistukseen ​
• Jopa 20 leikkuusärmää työkalua kohden halkaisijasta riippuen ​

‍

Hartner Multiplex – Vaihtokärkiporajärjestelmä​

Hartner Multiplex on läpijäähdytyksellä varustettu vaihtokärkiporajärjestelmä halkaisija-alueelle Ø10–210 mm. Järjestelmä on suunniteltu erityisesti suurempien reikien tehokkaaseen poraukseen, yhdistäen korkean suorituskyvyn, joustavuuden ja alhaiset käyttökustannukset.​

Multiplex-järjestelmässä samaan runkoon voidaan asentaa eri halkaisijoiden ja käyttökohteiden vaihtokärkiä, mikä vähentää työkaluvaraston tarvetta ja parantaa toimitusvarmuutta tuotannossa.​

​Saatavilla olevat versiot​

• Halkaisijat Ø10–210 mm ​
• Poraussyvyydet 3×D – 20×D ​
• Suora varsi tai morsekartio ​
• Läpijäähdytys vakiona ​
• Useita vaihtokärkigeometrioita eri materiaaleille ja käyttökohteille​

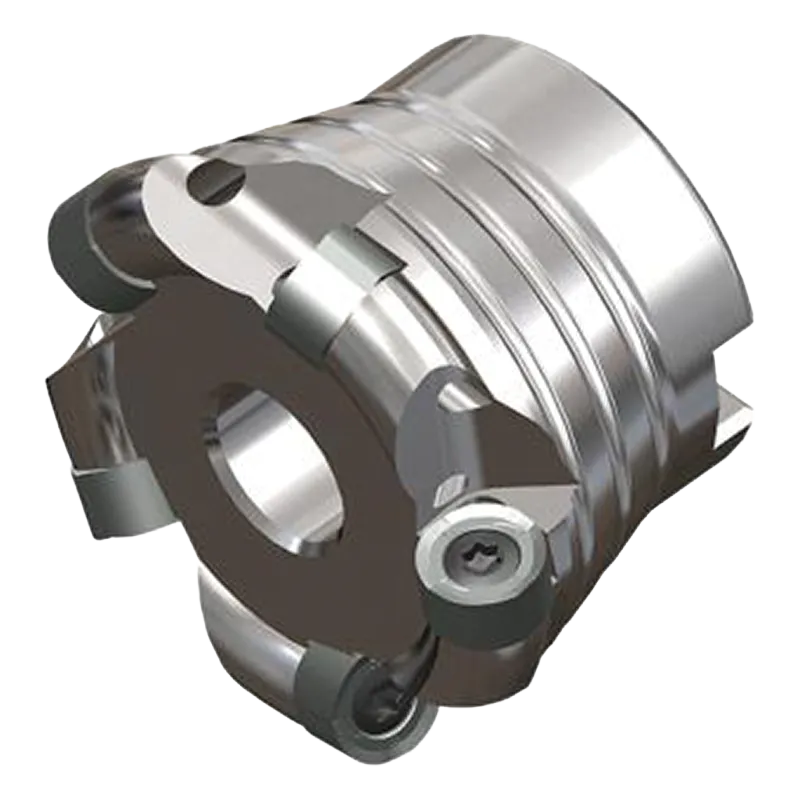

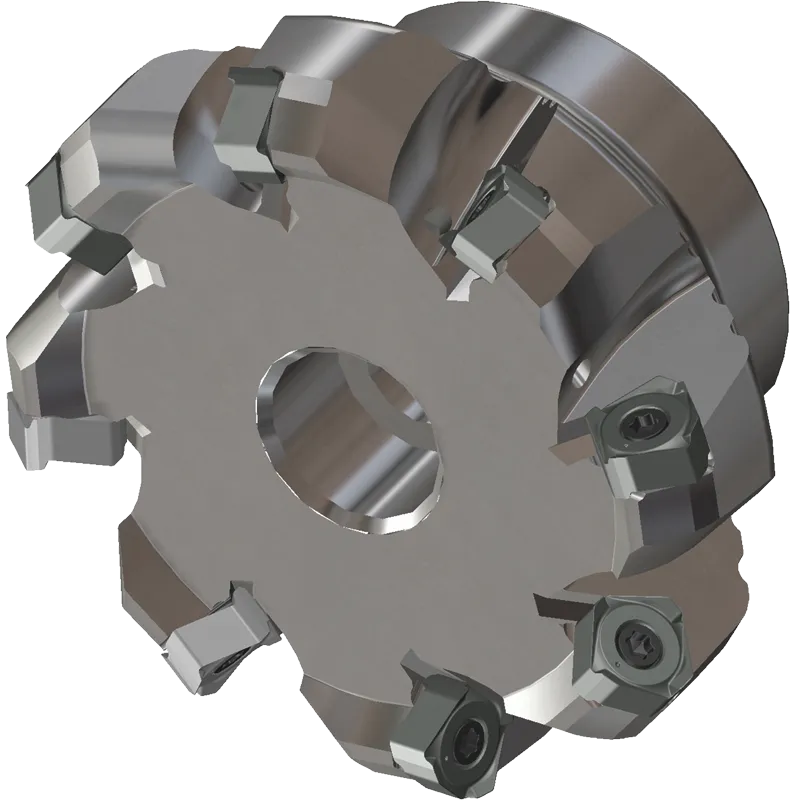

​A20 on tasojyrsinsarja terästen, ruostumattomien terästen ja valurautojen rouhintaan ja viimeistelyyn. Kahdeksansärmäinen teräpala mahdollistaa korkean kustannustehokkuuden, ja positiivinen leikkuugeometria takaa pehmeän lastuamisen sekä korkean tuottavuuden erityisesti pienillä ja keskikokoisilla koneilla.​

‍Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet, Ø40-125 mm ​
• Varsijyrsimet DIN 1835-B, Ø20–32 mm ​​

Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

• JMA20-534, sintrattu ​
• JMA20-834, hiottu ​
• JMA20-834B, hiottu wiper-teräpala​

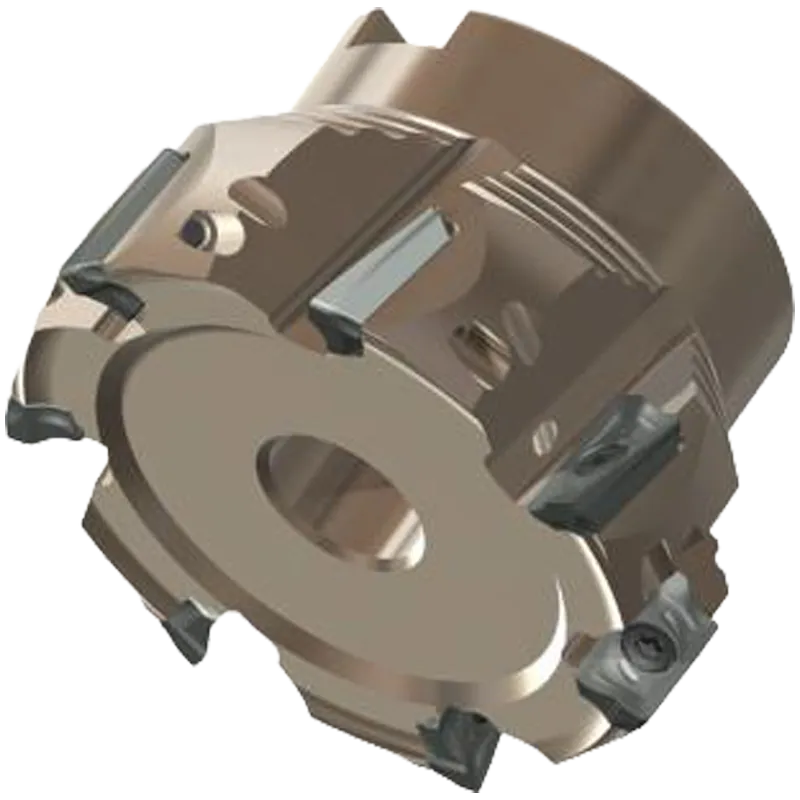

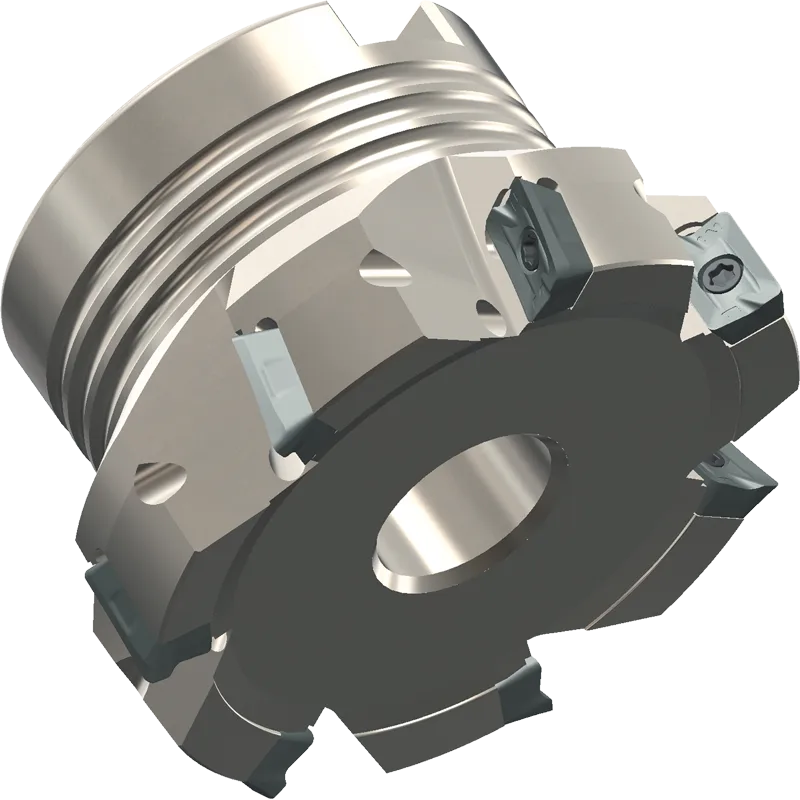

B17-sarjan nurkkajyrsimet on suunniteltu tuottavaan ja tarkkaan koneistukseen. Positiivinen leikkuugeometria vähentää leikkuuvoimia ja värinää, mahdollistaen tasaisen käynnin sekä erinomaisen pinnanlaadun.​

Työkalu soveltuu monipuolisesti olake-, ura- ja muotojyrsintään, ja sen geometria mahdollistaa lähes portaattoman pinnan koneistamisen.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet, Ø32–125 mm ​
• Varsijyrsimet DIN 1835-B, Ø20–40 mm ​
• Pitkät varsijyrsimet DIN 1835-A, Ø20–32 mm ​
• Kierreliitäntäiset jyrsimet, Ø20–40 mm ​
• Siilijyrsimet DIN 1835-B, Ø20–32 mm ​
• Siilijyrsimet tuurnakiinnityksellä, Ø40–63 mm​

​Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

Nurkkasäteet: R0,2 / R0,4 / R0,6 / R0,8 / R1,0 mm​

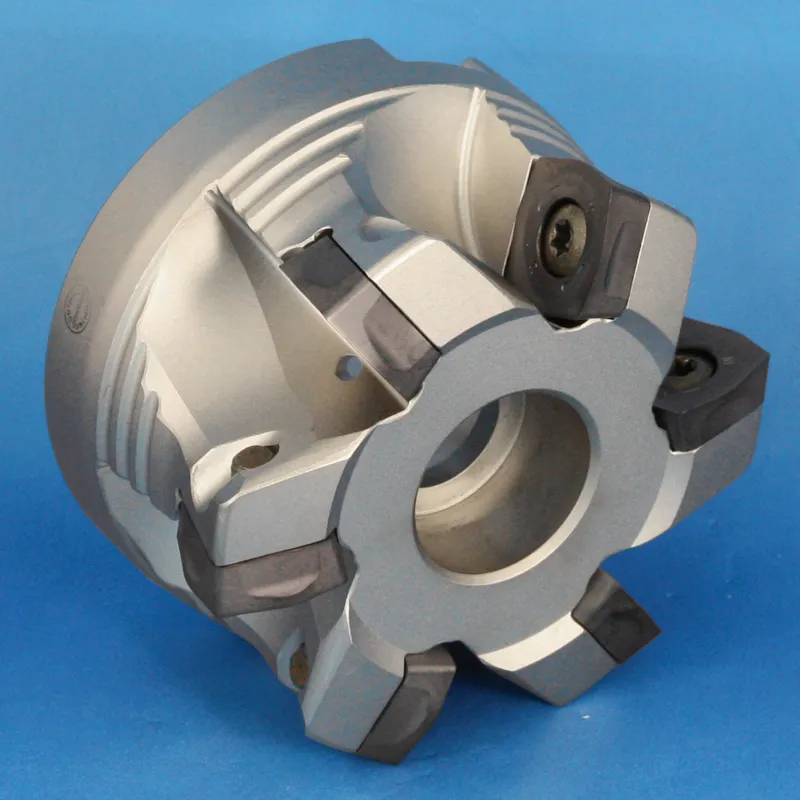

H17, H18 ja H19 ovat suurensyötönjyrsimiä tehokkaaseen rouhintaan, taskujen jyrsintään, rampinajoon ja 3D-koneistukseen. Positiivinen leikkuugeometria, erittäin pienet radiaalivoimat ja nelisärmäinen teräpala mahdollistavat korkeat syötöt sekä vakaan lastuamisprosessin myös pitkillä ulostuloilla. H17-, H18- ja H19-sarjat eroavat toisistaan pääasiassa teräpalakoon ja suurimman lastuamissyvyyden osalta.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet DIN 8030, Ø40–160 mm ​
• Kierreliitännäiset jyrsimet, Ø20–42 mm ​
• Varsijyrsimet DIN 1835-B, Ø20–35 mm ​
• Pitkät varsijyrsimet DIN 1835-A, Ø20–35 mm​

​Teräpaloja saatavana sintrattuina versioina.​

• JMH17 – ap max 1.0 mm ​
• JMH18 – ap max 2.2 mm ​
• JMH19 – ap max 3.0 mm ​

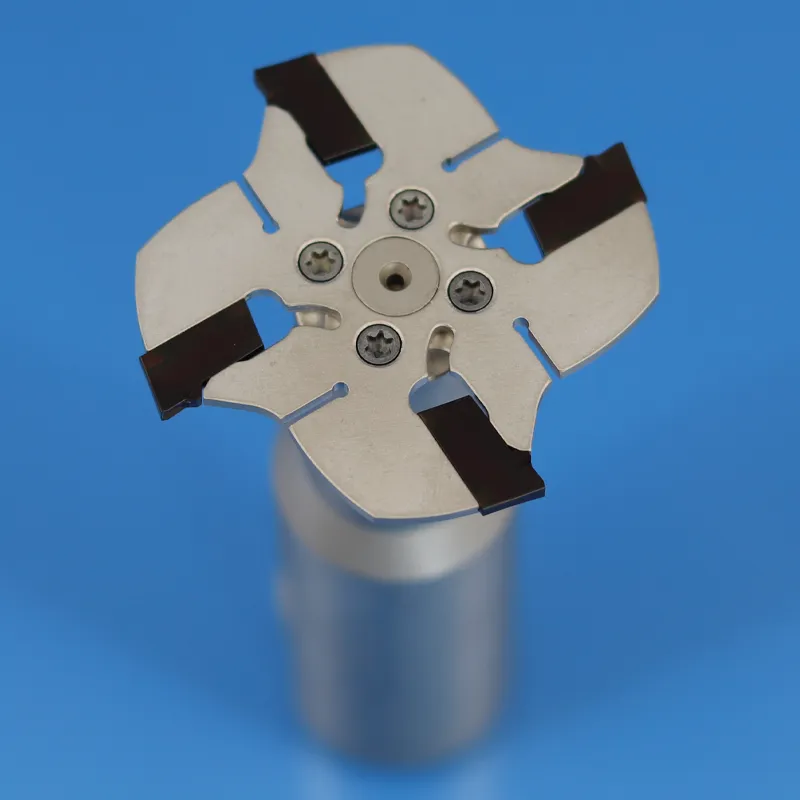

S06–S08 on urajyrsintään ja katkaisujyrsintään suunniteltu kiekkojyrsinsarja. Työkalut tarjoavat erittäin tarkan rungon, tukevan teräpalarakenteen sekä tasaisen käynnin myös vaativissa urajyrsintäsovelluksissa. Suljettu hammastusjako ja tehokas lastunpoisto mahdollistavat korkean tuottavuuden ja pitkän työkalun käyttöiän.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset kiekkojyrsimet DIN 8030-A, Ø63–160 mm ​
• Varsikiinnitteiset kiekkojyrsimet DIN 1835-B, Ø50 mm ​
• Leikkuuleveydet 1,60 mm, 2,20 mm ja 3,05 mm​

​Teräpalat​

Tarkkuussintratut teräpalat terästen, valurautojen sekä vaikeasti koneistettavien materiaalien urajyrsintään ja katkaisujyrsintään. Teräpalat voidaan vaihtaa nopeasti ilman säätötoimenpiteitä​.

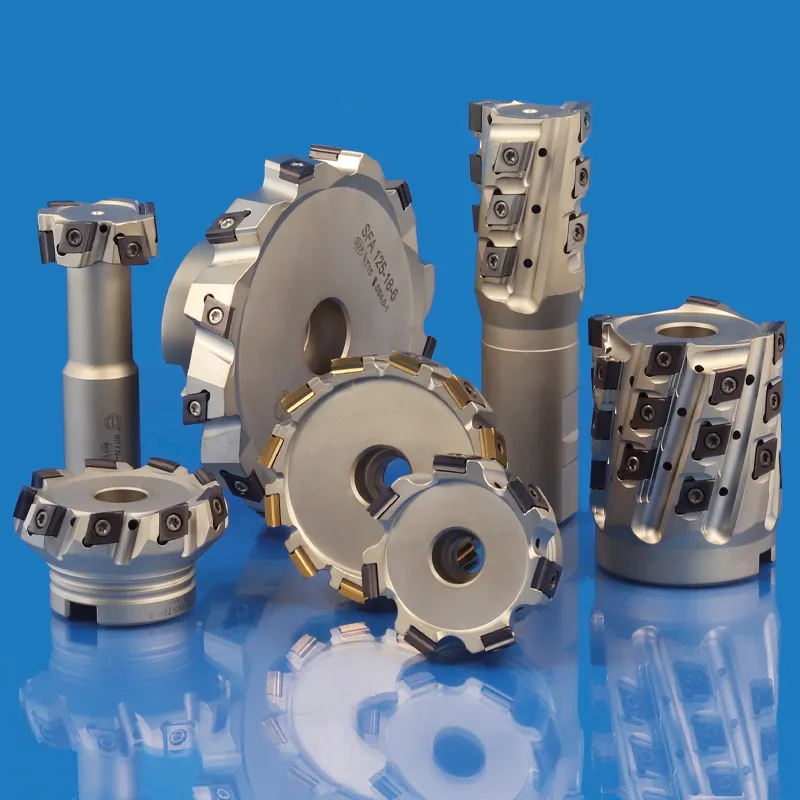

B27 on tangentiaalinen jyrsinjärjestelmä olake-, taso-, sivu- ja T-urajyrsintään. Tangentiaalinen teräpalan kiinnitys tarjoaa jäykän rakenteen, pitkän työkaluiän ja vakaan lastuamisprosessin.​

‍Saatavilla olevat versiot​

• Nurkkajyrsimet 90°, Ø40–125 mm, normaali- ja tiheähampaisina ​
• Tasojyrsimet 75°, Ø40–100 mm ​
• Siilijyrsimet, Ø40–63 mm ​
• T-urajyrsimet DIN 650 T-uriin ​
• Kiekkojyrsimet, Ø125–200 mm​

​Teräpaloja saatavana hiottuina ja sintrattuina versioina.​

• JMB27-T09GR08, hiottu, R0,8 mm ​
• JMB27-T09PR08, sintrattu, R0,8 mm ​
• JMB27-T09GR02, hiottu, R0,2 mm ​
• JMB27-T09S-HT20, wiper-teräpala ​

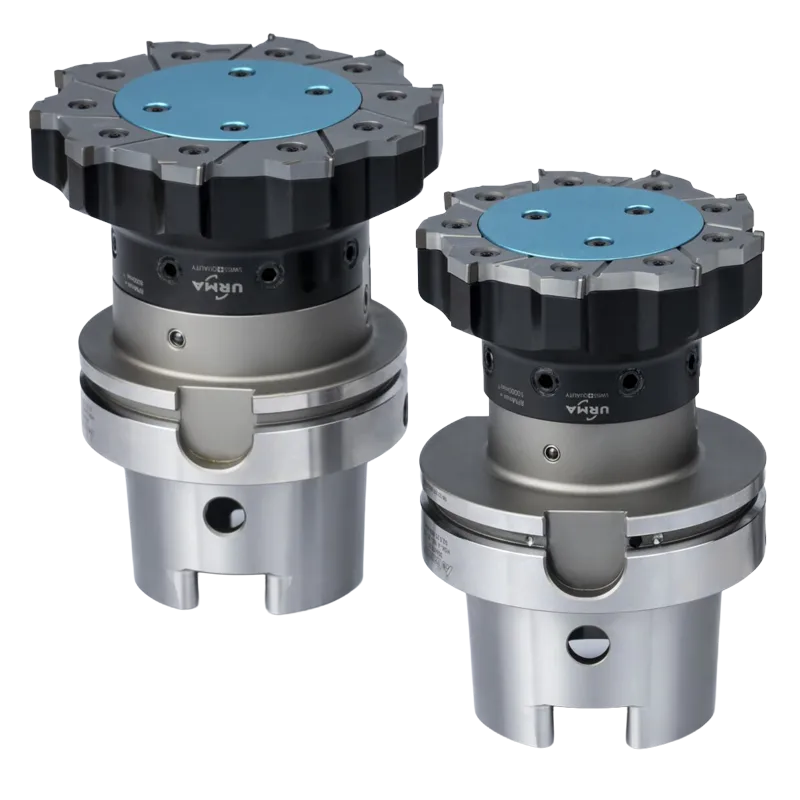

MX Boronite on CBN-terillä varustettu tasojyrsin valurautojen, pulverimetallien ja karkaistujen terästen koneistukseen. RX-pikavaihtojärjestelmä sekä erittäin jäykkä rakenne mahdollistavat korkean tuottavuuden, pitkän työkalun käyttöiän ja vakaan koneistusprosessin vaativissa materiaaleissa. ​

​Saatavilla olevat versiot​

• Halkaisijat Ø50, Ø63, Ø80, Ø100 ja Ø125 mm​

Terät​

• CBN (cubic boron nitride) -terät ​
• Soveltuu valuraudoille, pulverimetalleille ja karkaistuille teräksille ​
• 5–10 leikkuusärmää työkalukoon mukaan ​

Hartner Multiplex HPC on korkean suorituskyvyn vaihtokärkiporajärjestelmä halkaisija-alueelle Ø11–40 mm. Järjestelmä on suunniteltu erisyvyisten reikien tehokkaaseen poraukseen useissa eri materiaaleissa yhdellä runkojärjestelmällä.​

Multiplex HPC täydentää Hartnerin perinteistä Multiplex-järjestelmää erityisesti silloin, kun tavoitteena ovat korkeat lastuamisarvot, lyhyet koneistusajat ja erinomainen tuottavuus.​

​Saatavilla olevat versiot​

• Sylinterivartiset porarungot DIN 6535-HE​
• Poraussyvyydet 1,5×D, 3×D, 5×D ja 10×D ​
• Esireikä- ja viisteporat 1×D, 90° viisteellä ​
• Halkaisijat Ø11–40 mm ​

​Vaihtokärjet​

Järjestelmään on saatavana materiaalikohtaisesti optimoidut vaihtokärjet sekä yleiskäyttöinen pilottikärki.​

Vaihtokärkien geometriat ja pinnoitteet on optimoitu materiaalikohtaisesti korkean tuottavuuden ja pitkän työkalun käyttöiän saavuttamiseksi.​

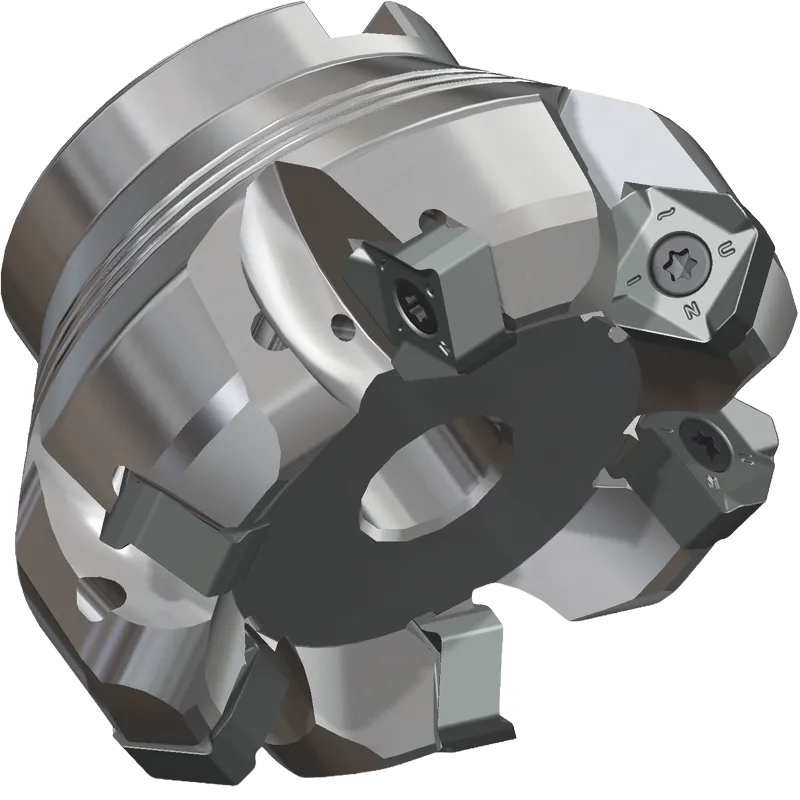

A22 on tasojyrsinsarja terästen, ruostumattomien terästen ja valurautojen rouhintaan ja viimeistelyyn. Kahdeksansärmäinen teräpala mahdollistaa korkean kustannustehokkuuden, ja positiivinen leikkuugeometria takaa pehmeän lastuamisen sekä korkean tuottavuuden erityisesti keskikokoisilla ja suurilla koneilla.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet, Ø50–160 mm ​
• Vakio- ja tiheäjakoisina versioina​​

Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

• JMA22-584, sintrattu ​
• JMA22-884, hiottu ​
• JMA22-884B, hiottu wiper-teräpala​

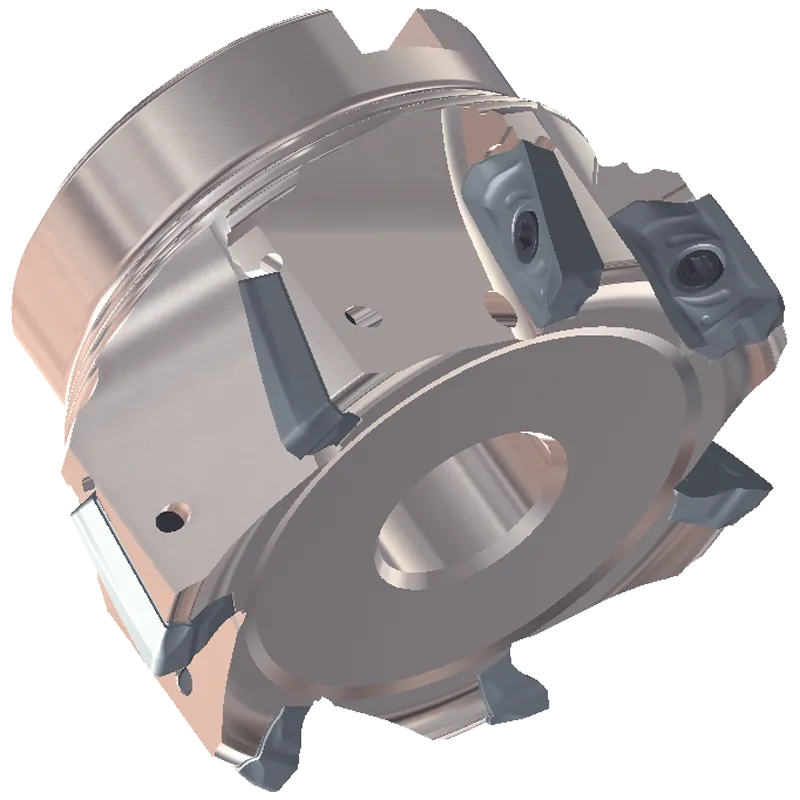

B25-sarjan nurkkajyrsimet tarjoavat erinomaisen yhdistelmän tuottavuutta, tarkkuutta ja käyttövarmuutta. Positiivinen leikkuugeometria mahdollistaa pehmeän lastuamisen, alhaiset leikkuuvoimat sekä vähäisen värinän, mikä näkyy parempana pinnanlaatuna ja pidempänä työkalun käyttöikänä.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet, Ø32–160 mm ​
• Kierreliitäntäiset jyrsimet, Ø20–40 mm ​
• Varsijyrsimet DIN 1835-B, Ø20–32 mm ​
• Pitkät varsijyrsimet DIN 1835-A, Ø25–32 mm ​
• Siilijyrsimet DIN 1835-B, Ø20–32 mm ​
• Siilijyrsimet DIN 8030-A, Ø40–63 mm ​
• Viistejyrsimet 30°, 45° ja 60°​

Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

Nurkkasäteet: R0,2 / R0,4 / R0,6 / R0,8 / R1,0 / R1,2 / R1,6 / R2,0 / R2,5 mm​

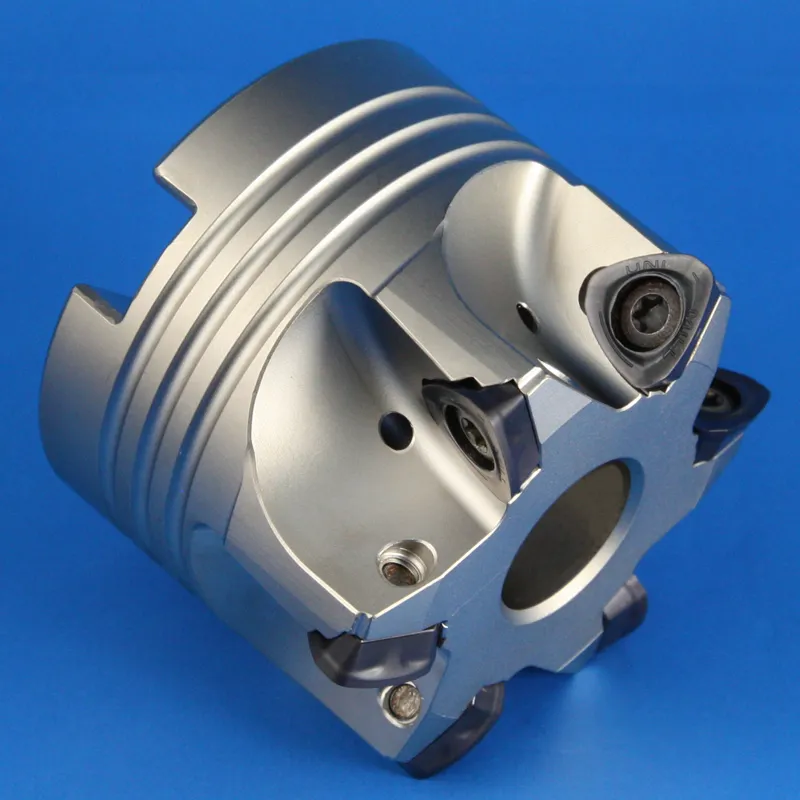

H11 ja H12 ovat järeärakenteisia suurensyötönjyrsimiä tehokkaaseen rouhintaan ja suuriin materiaalinpoistoihin. Positiivinen leikkuugeometria ja pienet radiaalivoimat mahdollistavat korkeat syötöt sekä vakaan lastuamisprosessin myös pitkillä ulostuloilla.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet DIN 8030, Ø40–160 mm ​
• Kierreliitännäiset jyrsimet, Ø20–42 mm ​
• Varsijyrsimet DIN 1835-B, Ø20–40 mm ​
• Pitkät varsijyrsimet DIN 1835-A, Ø20–40 mm​

​Teräpaloja saatavana sintrattuina versioina.​

• JMH11 – ap max 1.5 mm
• JMH12 – ap max 2.15 mm

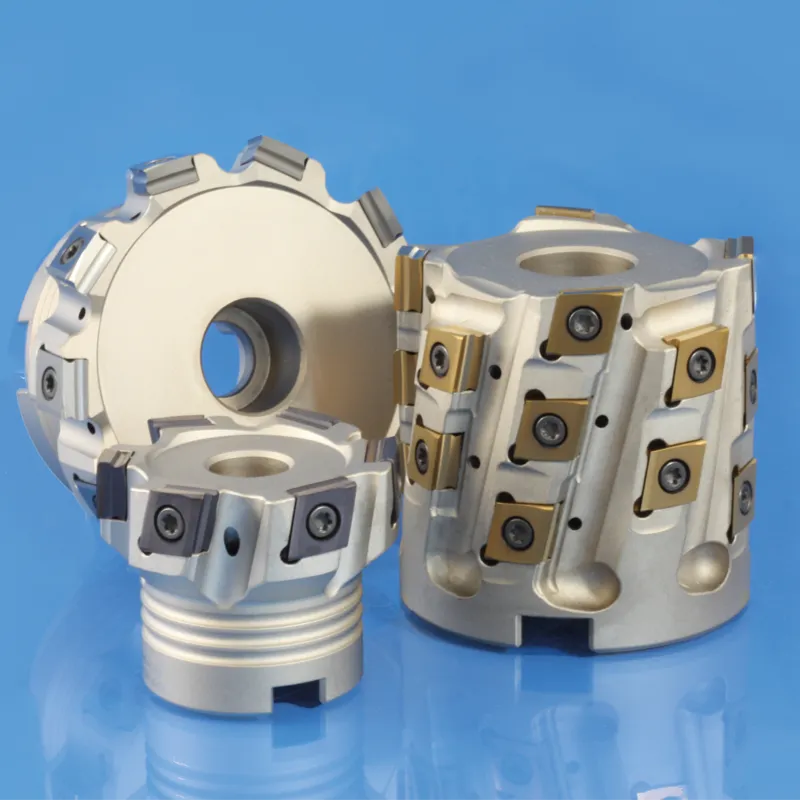

B33 on tangentiaalijyrsinsarja olake-, taso- ja muotojyrsintään. Tangentiaalinen teräpalan kiinnitys mahdollistaa erittäin vakaan rakenteen, pehmeän lastuamisen sekä korkean tuottavuuden. Soveltuu yleiskoneistukseen sekä viimeistelyyn wiper-teräpalan avulla. ​

​Saatavilla olevat versiot‍

• Tuurnakiinnitteiset jyrsimet DIN 8030-A, Ø63–160 mm ​
• Tuurnakiinnitteiset jyrsimet DIN 8030-A, tiheäjakoiset, Ø63–160 mm ​
• Siilijyrsimet DIN 1835-B, Ø63–80 mm ​

​Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

• JMB33-T12GR10, hiottu ​
• JMB33-T12PR10, sintrattu ​
• JMB33-T12S-HC20, wiper-teräpala ​

Jongenin U-pora on vaihtopalallinen porajärjestelmä halkaisija-alueelle Ø14–60 mm. Järjestelmä on saatavana 3×D ja 5×D poraussyvyyksille, ja se soveltuu sekä sorveihin että työstökeskuksiin. Neljä tehokasta leikkuusärmää per teräpala mahdollistavat korkean tuottavuuden, ja sama teräpala toimii sekä keski- että ulkokehällä, mikä yksinkertaistaa varastointia ja käyttöä. Pehmeä sisäänmeno materiaaliin, hyvä reiän suoruus sekä jäykkä työkalurakenne takaavat luotettavan prosessin ja pitkän työkalun käyttöiän myös vaativissa sovelluksissa.​

Saatavilla olevat versiot​

• 3×D porarungot ​
• 5×D porarungot ​
• Halkaisijat Ø14–60 mm ​
• HT60-yleislaatu useimmille materiaaleille ​
• HT65 työkaluteräksille, nuorrutusteräksille ja valuraudoille ​
• K15M alumiinille ja ei-rautametalleille​

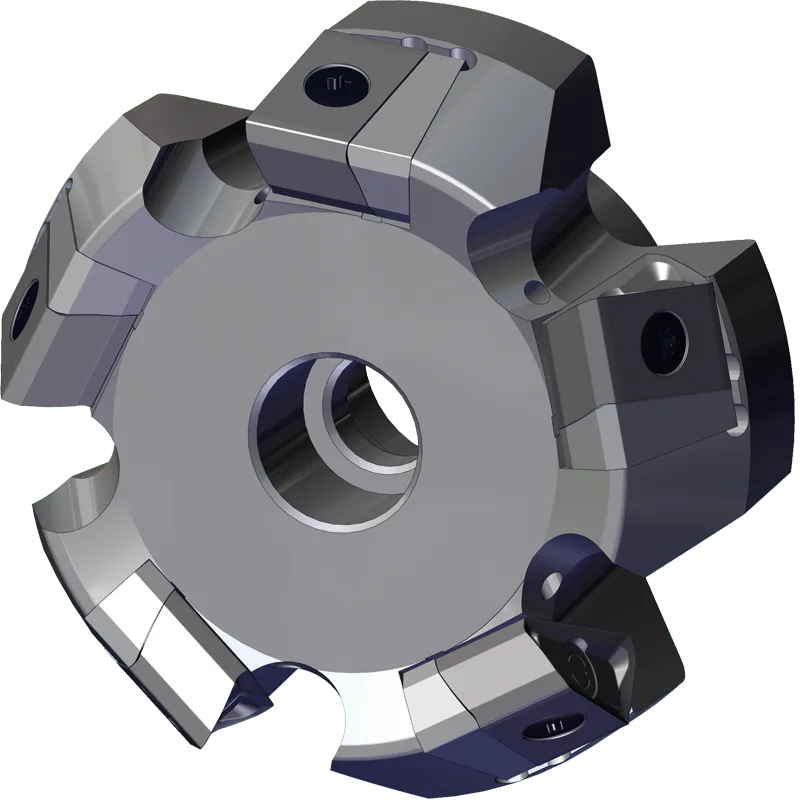

A23 on raskaaseen tasojyrsintään suunniteltu tasojyrsinsarja terästen ja valurautojen koneistukseen. Tangentiaalinen teräpala ja tukiteräpalajärjestelmä mahdollistavat erittäin suuren lastunpoistokyvyn sekä vakaan koneistusprosessin.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet, Ø100-250 mm ​

​Teräpaloja saatavana sintrattuina versioina.​

• JMA23-26M, nelisärmäinen teräpala ​
• UP-A23, tukipala​

B18 - monipuolinen työkalusarja olake-, ura- ja muotojyrsintään. Positiivinen leikkuugeometria mahdollistaa pehmeän lastuamisen, vähäisen värinän sekä erittäin tasaisen koneistusjäljen. Teräpalan geometria mahdollistaa lähes portaattoman pinnan koneistamisen.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet, Ø40–160 mm ​
• Varsijyrsimet DIN 1835-B, Ø25–40 mm ​
• Pitkät varsijyrsimet DIN 1835-A, Ø25–40 mm ​
• Kierreliitäntäiset jyrsimet, Ø25–40 mm ​
• Siilijyrsimet DIN 1835-B, Ø32–40 mm​

Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

Nurkkasäteet: R1,0 / R1,6 / R2,0 / R3,0 / R3,2 / R4,0 mm​

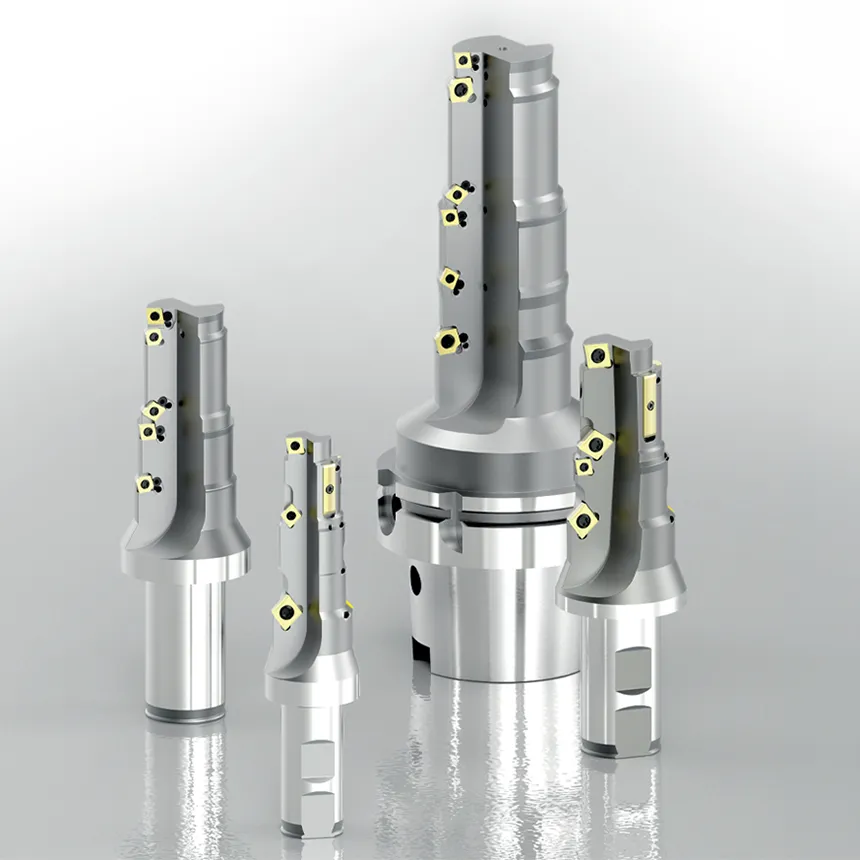

Lothmannin SUN-patruunapesätyökalut on suunniteltu hydrauliikkapesien tehokkaaseen ja tarkkaan koneistukseen. Työkaluilla voidaan valmistaa sekä läpireikiä että pohjareikiä yhdellä järjestelmällä, ja vaihtopalatekniikka mahdollistaa työkalun optimoinnin eri materiaaleille.  Työkalujen rungot sisältävät integroidut ohjauspinnat, jotka parantavat prosessin vakautta erityisesti katkonaisessa lastuamisessa ja risteävien reikien kohdalla. Läpijäähdytys varmistaa tehokkaan lastunpoiston ja pitkän työkalun käyttöiän. ​

​Saatavilla olevat versiot​

• SUN Series 1–4 ​
• Esi- ja viimeistelytyökalut ​
• Weldon-, sylinteri- ja HSK-kiinnitykset ​
• Vaihtopalat teräksille, valuraudoille ja alumiineille ​

​Työkalut suunnitellaan SUN-standardin mukaisiin patruunapesiin ja mahdollistavat tarkan sekä toistettavan koneistusprosessin myös vaativissa sovelluksissa.​

​Vakio SUN-patruunapesien lisäksi saatavana myös asiakaskohtaiset patruunapesätyökalut muiden venttiilivalmistajien standardeille sekä erikoisgeometrioille.​

TS-kovametalliporat​

​Hartnerin TS-kovametalliporavalikoima kattaa ratkaisut yleiskoneistuksesta vaativiin syväreikäsovelluksiin. Valikoimasta löytyy materiaalikohtaisia geometrioita teräksille, ruostumattomille teräksille, valuraudoille, alumiinille sekä erikoismateriaaleille.​

​Saatavilla olevat versiot​

• Kovametalliporat 3×D–40×D poraussyvyyksille ​
• Mikrokovametalliporat ​
• NC-porat​
• Läpijäähdytteiset ja ilman läpijäähdytystä olevat mallit ​

​Hartnerin vahvuutena on erittäin laaja vakiovalikoima, joka sisältää runsaasti välikokoja sekä erilaisia pituusvaihtoehtoja. Monissa tapauksissa oikea työkalu löytyy suoraan katalogituotteista ilman erikoistyökalun tarvetta, mikä nopeuttaa toimituksia ja vähentää kustannuksia.

‍Porauutuudet​

​Hartnerin kovametallipora uutuudet laajentavat entisestään TS-porasarjaa ja tarjoavat uusia vaihtoehtoja tehokkaaseen reikien valmistukseen.​

​Saatavilla olevat versiot​

• Kovametalliporat 3×D ja 5×D ​
• Kolmileikkuiset TS-HPC -porat ​
• Tasapohjaiset porat 180° kärjellä ​
• NC-porat​
• Läpijäähdytteiset ja ilman läpijäähdytystä olevat mallit​

‍INOX –porat​

​Hartnerin INOX-porat on kehitetty erityisesti ruostumattomien, haponkestävien ja kuumalujien materiaalien koneistukseen. Optimoitu leikkuugeometria, tehokas lastunpoisto sekä modernit AlTiN nano- ja AlTiZrN-pinnoitteet mahdollistavat pitkän työkalun käyttöiän myös vaikeasti lastuttavissa materiaaleissa. ​

​Kovametalliset TS100 INOX -porat ​

• 3×D ja 5×D ​
• Ø 3,0–20,0 mm ​
• Läpijäähdytys​

​HSS-E INOX -porat ​

• ~3×D, ~5×D ja ~10×D ​
• Ø 0,2–32,0 mm​

Mikroporat​

​Hartner tarjoaa yhden markkinoiden laajimmista mikroporavalikoimista vaativaan tarkkuuskoneistukseen. Valikoima kattaa HSS-E-PM- ja täyskovametallimikroporat halkaisijasta 0,05 mm alkaen aina 3,0 mm asti.​

​HSS-E-PM mikroporat ​

• Halkaisijat alkaen 0,05 mm ​
• Oikea- ja vasenkätiset versiot ​
• Erinomainen kustannustehokkuus pienille sarjoille​

Täyskovametalliset mikroporat ​

• Halkaisijat alkaen 0,10 mm ​
• Jopa 20×D poraussyvyydet ​
• Läpijäähdytyksellä tai ilman ​
• ​

TS100 INOX Micro ​

• Erityisesti ruostumattomille teräksille ​
• Saatavana jopa 15×D syvyyksiin

​C10 on tasojyrsinsarja terästen, ruostumattomien terästen, duplex-terästen, titaanin ja valurautojen rouhintaan ja viimeistelyyn. Kahdeksansärmäinen pyöreä teräpala ja positiivinen leikkuugeometria mahdollistavat pehmeän lastuamisen sekä laajan käyttöalueen erilaisilla koneilla.​

Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet, Ø40–125 mm ​
• Varsijyrsimet DIN 1835-B, Ø28–40 mm ​
• Kierreliitäntäiset jyrsimet, Ø28–40 mm ​

​Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

• JMC10-124H, sintrattu (rouhintaan) ​
• JMC10-124S, hiottu (viimeistelyyn)​

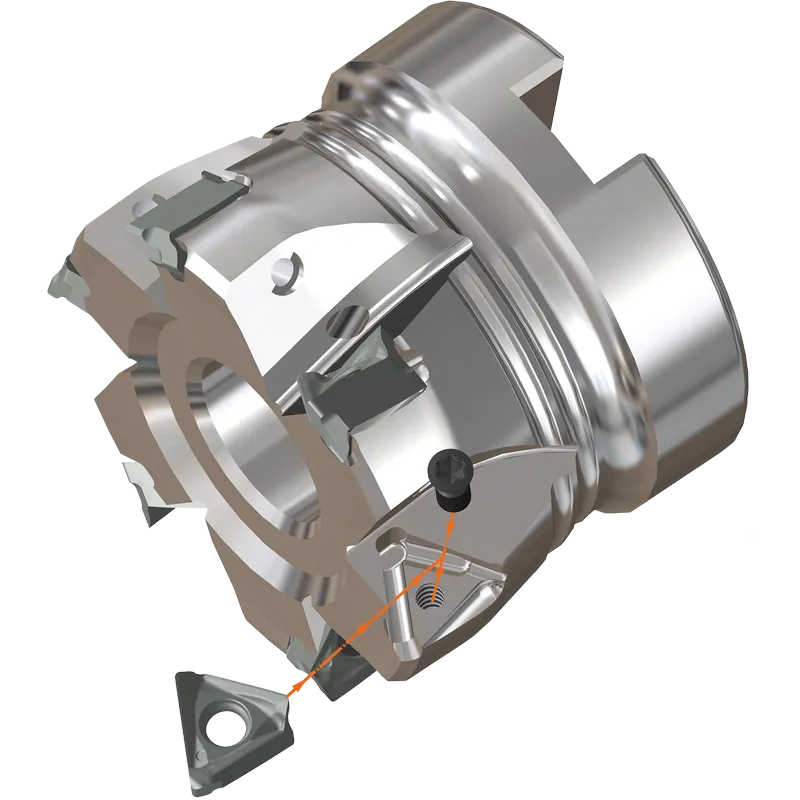

B32 on nurkkajyrsinsarja olake-, ura- ja tasojyrsintään. Soveltuu teräksille, karkaistuille teräksille, valuraudoille, vaikeasti lastuttaville materiaaleille sekä alumiinille. Kuusisärmäinen teräpala mahdollistaa korkean tuottavuuden ja hyvän lastunpoistokyvyn.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet DIN 8030-A, Ø32–80 mm ​
• Varsijyrsimet DIN 1835-B, Ø25–32 mm ​
• Kierreliitäntäiset jyrsimet, Ø25–32 mm ​

​Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

Nurkkasäteet: R0,5 mm​

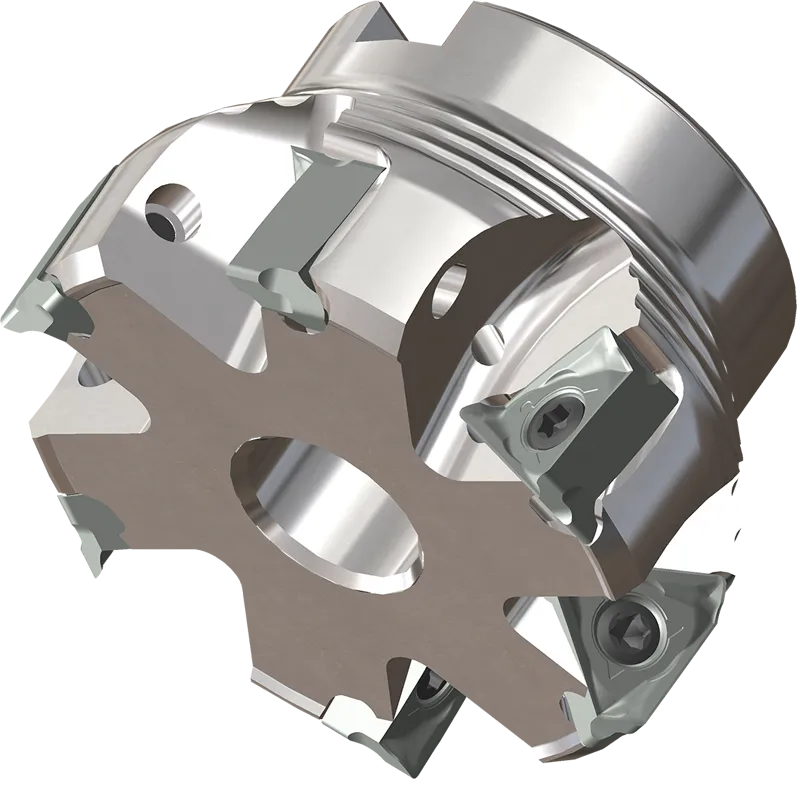

B31 on nurkkajyrsinsarja olake-, ura- ja tasojyrsintään. Soveltuu teräksille, karkaistuille teräksille, valuraudoille, vaikeasti lastuttaville materiaaleille sekä alumiinille. Kuusisärmäinen teräpala mahdollistaa korkean tuottavuuden ja hyvän lastunpoistokyvyn.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet, Ø40–160 mm
• Vakio- ja tiheällä hammastuksella

​Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

Nurkkasäteet: R0,8 / R1,2

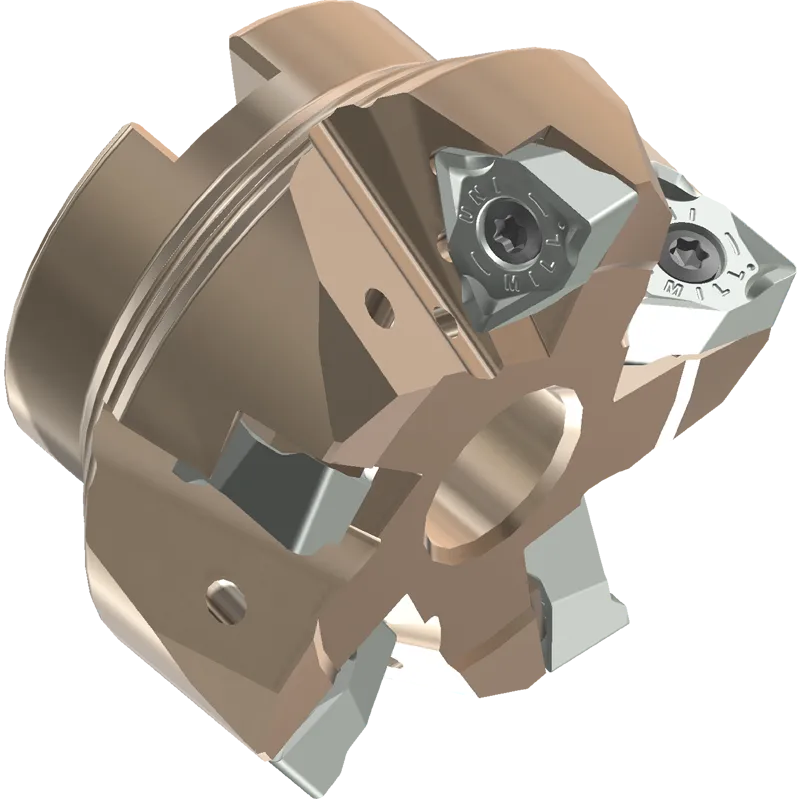

B22 on vakaa nurkkajyrsinsarja olake-, ura-, taso- ja muotojyrsintään. Negatiivinen teräpalan istutus parantaa teräpalan tukea ja tekee työkalusta erityisen soveltuvan terästen, erilaisten valurautojen ja karkaistujen materiaalien koneistukseen.​

‍Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet DIN 8030-A, Ø50–160 mm ​

​Teräpaloja saatavana sekä hiottuina että sintrattuina versioina.​

Nurkkasäteet: R0,8​

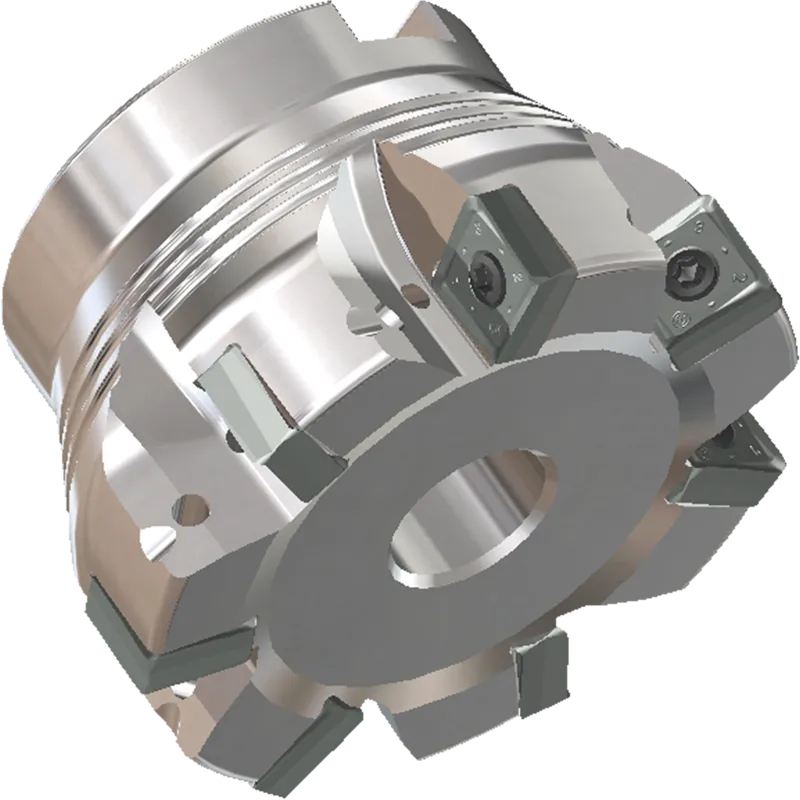

B34 on nurkkajyrsinsarja olake-, ura- ja tasojyrsintään. Kahdeksan leikkuusärmää teräpalaa kohden mahdollistaa korkean tuottavuuden erityisesti terästen ja valurautojen koneistuksessa. Hiottu teräpala erillisellä tasosärmällä tuottaa hyvän pinnanlaadun.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet DIN 8030-A, Ø32–80 mm ​
• Varsijyrsimet DIN 1835-B, Ø25–32 mm ​
• Kierreliitäntäiset jyrsimet, Ø25–32 mm​

​Teräpaloja saatavana hiottuina versioina.​

Nurkkasäde: R0,8 mm​

B35 on nurkkajyrsinsarja olake-, ura- ja tasojyrsintään. Kahdeksan leikkuusärmää teräpalaa kohden mahdollistaa korkean tuottavuuden erityisesti terästen ja valurautojen koneistuksessa. Hiottu teräpala erillisellä tasosärmällä tuottaa hyvän pinnanlaadun.​

​Saatavilla olevat versiot​

• Tuurnakiinnitteiset jyrsimet DIN 8030-A, Ø40–160 mm ​

​Teräpaloja saatavana hiottuina versioina.​

Nurkkasäde: R1,0 mm​
